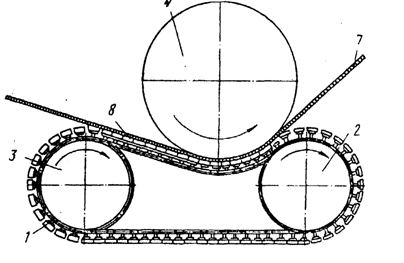

Устройство содержит тканеусадочное средство, имеющее бесконечную шарнирную цепь 1 (см. рис.1), огибающую прижимной 2 и 3 натяжной валы. Над цепью 1 установлен усадочный вал 4. Тканеусадочное средство содержит закрепленные на бесконечной цепи 1 дискретные жесткие основания 5 (см. рис. 2) с упругими эластичными элементами 6. Между усадочным валом и эластичными упругими элементами пропущена ткань 7.

Устройство работает следующим образом.

Бесконечная шарнирная жесткая цепь 1 огибает прижимной 2 и натяжной 3 валы, на которых выполнены зубчатые элементы, исключающие проскальзывание между цепью и валами. Размеры упругих элементов 6 таковы, что в зонах огибания прижимного 2 и натяжного 3 валов, они находятся на некотором расстоянии друг от друга, в зоне перехода с прижимного 2 на натяжной 3 вал составляют сплошное полотно из недеформированных эластичных элементов 6, а в зоне усадки, т.е. между натяжным 3, усадочным 4 и прижимным 2 валами, куда поступает ткань 7, образуют тканеусадочный элемент 8, состоящий из сжатых эластичных элементов 6. Ткань 7, проходя вместе со сжимающимся тканеусадочным элементом 8 между усадочным 4 и прижимным 2 валами, получает механическую усадку.

Применение бесконечно тяговых шарнирных элементов с расположенными на них дискретно упругими элементами позволяет разделить тяговые и усадочные функции рабочего элемента. При этом снижается энергоемкость устройства за счет устранения упругих деформаций в зонах огибания. Кроме того, продлевается срок службы тканеусадочного элемента.

Рис.2. Устройство для механической усадки ткани
