Прибор предназначен для измерения клеящей способности текстильных полотен с полимерным термопластичным односторонним покрытием, а также измерения температур фазовых превращений термопластичного покрытия, оценки равномерности его нанесения, определения оптимальных режимов термодублирования, сертификации термоклеевых прокладочных материалов и изделий легкой промышленности, в производстве которых используются клеевые методы соединений.

Испытуемые материалы: текстильные полотна тканые и нетка­ные, материалы с полимерным покрытием, в том числе искусственные кожи, термоклеевые прокладочные материалы для одежды и обуви.

Принципиальная схема прибора представлена на рисунке 1.

Основным узлом прибора является опорный элемент 1, выполненный в виде горизонтального столика с ограничительными бортиками 2. Под опорным элементом 1 размещен электронагреватель 3, который заключен в теплоизолирующий корпус 4. Измерение температуры опорного элемента 1 осуществляется с помощью термоэлектрического преобразователя 5 и контактного милливольтметра 6. Регулирование температуры опорного элемента 1 осуществляется посредством электронагревателя 3 и вентилятора 7.

Узел фиксирования верхней пробы 24 выполнен в виде прижим­ного барабана 8 с зажимом 9 для одного ее конца и связан с изме­рителем 10 величины перемещения пробы 24 посредством гибкой тяги 11. Измеритель 10 снабжен маховиком 12 для установления указате­ля 13 в нулевое положение на шкале 14.

Средство для осуществления прижима проб к опорному элемен­ту 1 выполнено в виде двуплечего рычага 15, на одном конце кото­рого закреплен прижимной барабан 8, а на другом конце - противо­вес 17. Рычаг 15 содержит фиксатор 18, удерживающий его в подня­том положении при смене пробы.

Прибор содержит узел протягивания нижней пробы 23, состоящий из приводного барабана 19 с зажимом 20 для крепления пробы 23 и сматывающего ролика 21. Расположенные по обе стороны от опорного элемента арретиры 22 предназначены для удержания нижней пробы 23 в приподнятом положении относительно опорного элемента 1 во время замены нижней пробы 24 с целью исключения неодновременного нагревания материалов во время испытания.

Прибор работает следующим образом.

Поднимают рычаг 15 в вертикальном направлении и удерживают его в этом положении с помощью фиксатора 18. Арретиры 22 устанав­ливают в верхнем положении. Пробу 23 материала с термопластичным полимерным покрытием укладывают на опорный элемент 1 клеем вверх. Один конец пробы 23 закрепляют в зажиме 20 барабана 19, а другой свободно наматывают на ролик 21. Пробу 24 из основной ткани раз­мещают на поверхности прижимного барабана 8, закрепляя один конец в зажиме 9, а другим концом свободно огибают барабан 8, опускают арретиры 22 в нижнее положение и поворачивают рычаг 15 и противо­вес 17 в горизонтальное положение посредством освобождения фикса­тора 18. Этим достигают совмещение проб 23 и 24 на элементе 1 и обеспечивают постоянный контакт проб за счет исключения их смеще­ния друг относительно друга благодаря ограничительным бортикам 2. Прижимают пробы 23 и 24 к опорному элементу 1 с помощью грузов, помещаемых на площадку 16. Подают напряжение на привод барабана 19, после чего он начинает вращаться и перемещает пробу 23. При этом указатель 13 измерителя 10 величины сдвига переместится шкале 14, показывая величину сдвига, соответствующую усилию для преодоления сил трения между пробами 23 и 24 и их смещения в от­сутствии расплавления клея.

С помощью маховика 12 устанавливают измеритель 10 в такое положение, чтобы указатель 13 соответствовал нулевому положению на шкале 14. Подают напряжение на электронагреватель 3, расположенный в корпусе 4, обеспечивая нагрев опорного элемента 1 до заданной температуры. Проба 23 будет перемещать прижатую к ней пробу 24 из основного материала в результате расплавления клея и возникновения сил адгезионного взаимодействия. Регистрируют величину перемещения пробы 24 по шкале 14. Величина перемещения является показателем клеящей способности пробы 23. Температуры фазовых превращений полимерного термопластичного покрытия определяют после проведения испытаний при разных температурах опорного элемента1.

Равномерность нанесения термопластичного покрытия по ширине полотна определяют при испытании проб 23, выкроенных из разных мест по ширине полотна.

Оптимальные режимы термодублирования - температура, усилие сжатия, время нагревания - определяют после проведения испытаний при разных температурах опорного элемента 1, массе грузов на площадке 16 и скоростях вращения барабана 19.

Результаты измерений могут служить основой для оценки ка­чества и сертификации изделий легкой промышленности.

Прибор найдет применение:

1) в текстильной промышленности при проектировании и производстве текстильных полотен с полимерным термопластичным покрытием;

2) в швейной промышленности для оптимизации технологических пара­метров склеивания, прогнозирования качества получаемых клеевых соединений;

3) в сертификационных центрах.

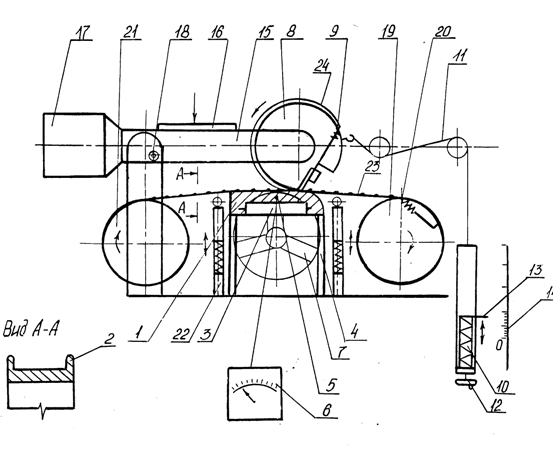

Рис.1. Прибор для измерения клеящей способности текстильных полотен и полимерных клеев
