Малогабаритная дробилка фуражного зерна предназначена для измельчения фуражного зерна на корм скоту и птице, используемая в индивидуальных и фермерских хозяйствах.

Разработка данной дробилки позволит добиться производительности от 100 до 2000 кг/ч, а также снижение энергоемкости процесса измельчения фуражного зерна, снижение металлоемкости конструкции и улучшения качества получаемого продукта с заданным модулем помола для различных видов животных и птиц.

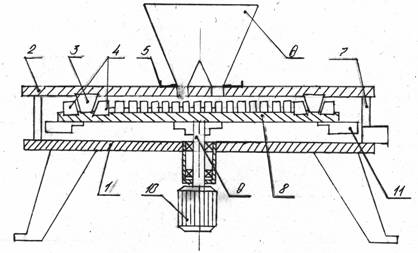

Дробилка (рис.1) состоит:i :Нижняя опорная плитка. 2. Верхняя опорная плитка. 3. Рабочие органы статора (выполненные в виде колец трапецевидной формы с ладони, образующей пальцы). 4. Рабочие органы ротора (выполненные в виде колецтрапецевидной формы с пазами, образующие пальцы).5. Регулирующая заслонка. 6. Бункер. 7. Корпус. 8. Диск. 9. Вал. 10. Эл. Двигатель. 11. Выгрузная лопатка.

Дробилка работает следующим образом: Фуражное зерно подается в приемный бункер 6 и через регулирующие заслонки 5 поступает на вращающий диск 8. За счет центробежной силы, создаваемой диском зерно поступает в зону измельчения и попадает под воздействие вращающих рабочих органов 3 статора, где происходит его измельчение - используя способ измельчения, скалывания и среза, который является менее энергоемким.

Далее измельченное зерно с помощью выгрузных лопаток выводится через патрубок из дробилки.

Основные конструктивные и кинематические параметры дробилки:

1. Диаметр корпуса дробилки 240 мм

2. Высота корпуса дробилки 40 мм

3. Эл/ двигатель работающий от сети 220 В 1,1 кВт
