ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 08-036-00 |
|
Наименование проекта Станок горизонтально-доводочный |
|
Назначение Финишная обработка (доводка) поверхности резьбы контрольных резьбовых колец. Притирка, доводка поверхностей вращения (цилиндрических, конических и др.) |
|
Рекомендуемая область применения Металлообработка в машиностроении, приборостроении |
|
Описание

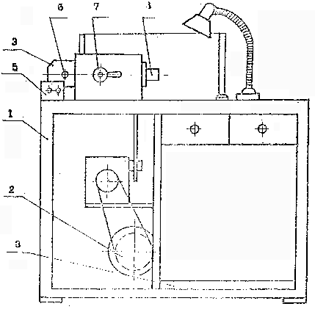

Результат выполнения конструкторской разработки. Станок (см. рис.) состоит из рамы 1 сварной конструкции, на которой установлена бабка 3. Инструмент (притир) или обрабатываемая деталь закрепляется в цанге шпинделя 4 бабки. Бабка снабжена рычагом 6, позволяющим кратковременно разжать цангу и установить в ней другую деталь. При помощи маховика 7, расположенного на бабке, можно остановить шпиндель станка без останова электродвигателя. Привод 2 горизонтально-доводочного станка включает электродвигатель, клиноременную передачу и червячный редуктор. Выходной вал электродвигателя и быстроходный вал редуктора снабжены шкивами с тремя канавками каждый, что дает возможность изменять скорость вращения шпинделя. Привод станка реверсируется нажатием педали 8. Станок оснащен пультом управления 5.
Рис. Станок горизонтально-доводочный |
|
Преимущества перед известными аналогами Конструкция станка |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда, улучшение качества изделий |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 25.04.2000 |
