Устройство содержит (см. рис.) разъемный корпус 1, к верхней плите которого винтом 2 крепится гидроцилиндр 3, поршень со штоком 4. Шток посредством коромысла 5 связан шарнирно с поворотными прихватами 6. На верхней плите корпуса закреплены колодки 7, содержащие Г-образные направляющие пазы для захода пальцев 8 и для направления прихватов с размещением пружин 9, работающих на растяжение. Пружины закреплены одним концом в колодках штифтами 10, а другим концом - в прихватах с помощью штифтов 11. Пальцы запрессованы в прихваты. Кроме того, коромысло связано с колодками посредством шарнирных двухзвенников 12, 13. Обрабатываемая деталь 14 устанавливается на ложемент 15, закрепленный в корпусе.

Устройство работает следующим образом. Деталь устанавливают в ориентированном положении на установочную плоскость ложемента. В бесштоковую полость гидроцилиндра подается жидкость, шток движется вниз и опускает коромысло, которое увлекает за собой поворотные прихваты, и двухзвенники выпрямляются и высвобождают прихваты. Рабочие поверхности прихватов перемещаются по направлению к детали посредством пружин. Поворот прихватов осуществляется до тех пор, пока пальцы не достигнут паза в колодках. В этом положении рабочие поверхности прихватов перекроют деталь на величину, необходимую для ее закрепления. В последующий момент времени пальцы направляются пазами в колодках, прихваты движутся только вниз и зажимают обрабатываемую деталь. Производится механическая обработка ее внутренних полок и карманов. Разжим обрабатываемой детали происходит при подаче жидкости в штоковую полость гидроцилиндра. При движении поршня со штоком вверх коромысло поднимается и воздействует на прихваты. Пальцы постепенно выходят из направляющих пазов колодок. В этот момент прихваты движутся только вверх и освобождают обрабатываемую деталь, двухзвенники сжимаются и приближаются к прихватам (в точках «К»). В последующий момент времени пальцы полностью выйдут из пазов колодок, прихваты под воздействием двухзвенников (в точках «К») начнут поворачиваться и отводиться от обрабатываемой детали, при этом пружины растягиваются.

Основное преимущество и новизна заключаются в том, что устройство содержит шарнирные двухзвенники, позволяющие осуществлять поворот прихватов, колодки, имеющие направляющие пазы, позволяющие осуществить подвод прихватов строго на величину, необходимую для закрепления детали.

Использование устройства позволяет произвести полную обработку детали за одну установку, сократить время на обслуживание благодаря автоматизации зажима и разжима детали, значительно сокращено вспомогательное время на обслуживание фрезерных приспособлений.

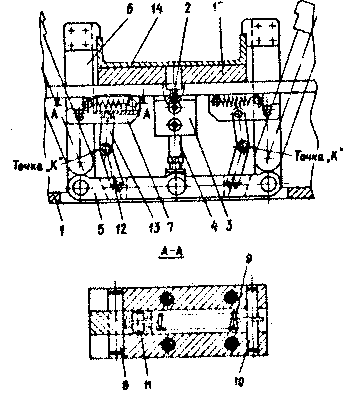

Рис. Зажимное устройство
