Результат выполнения конструкторской разработки.

Установка (см. рис.) состоит из станины 1, привода 2, механизма притира 3, притирочной плиты 4 и сменного сепаратора 5.

Станина представляет собой сварную конструкцию из уголков, на плите которой крепится привод, состоящий из электродвигателя и двух редукторов для передачи движения механизму притира и притирочной плите.

Механизм притира установлен над станиной на стойках. Механизм притира представляет собой плиту, на которой закреплены два кривошипа, звездочки для привода кривошипов и натяжные звездочки. Кривошипы снабжены шатунами, соединенными в одной точке. В точке соединения шатунов на оси находится диск с грузами и прижимами. Ось входит в сепаратор, в который вставляются обрабатываемые детали. Во время работы установки ось с сепаратором совершает сложное движение по притирочной плите, движущейся возвратно-поступательно.

Для удобства установки обрабатываемых деталей в сепаратор и снятия их после обработки диск с грузами имеет возможность откидываться на 30 ° от горизонтального положения.

Для обработки деталей разных размеров установка снабжена сменными сепараторами.

Установка имеет реле времени, при помощи которого устанавливается продолжительность обработки деталей.

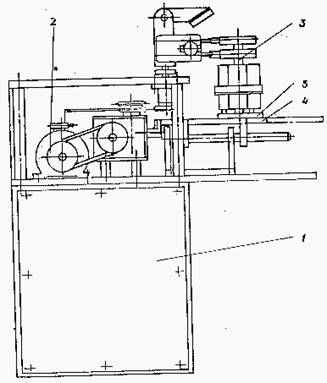

Рис. Установка для притирочно-доводочных работ
