Суппорт деревообрабатывающего станка (см. рис. 1) содержит стойку 1 с наклонными боковинами Г, корпус 2 с направляющими сторонами, одна из которых Д расположена перпендикулярно плоскости корпуса, а вторая - наклонно, с последней сопряжена стойка 1 одной из своих наклонных боковин Г. Корпус 2 имеет механизм фиксации в виде регулировочной планки 3, которая размещена между стойкой и стенкой корпуса. Со стороны стенки корпуса 2 регулировочная планка содержит клиновые сухарики 4 и 5 и две наклонные площадки Е, которые наклонены навстречу одна другой и взаимодействуют с клиньями сухариков. В сквозных резьбовых отверстиях Ж сухариков 4 и 5 размещен зажимной винт 6. Для регулирования зазора в направляющих корпуса 2 суппорта предусмотрены регулировочные винты 7 с пружинами 8, взаимодействующие с торцами сухариков 4 и 5.

Боковая фиксация сухариков 4 и 5 обеспечивается ограничительной планкой 9, закрепленной крепежными винтами 10 на корпусе 2. Регулировка зазора, необходимого для перемещения суппорта по стойке 1, производится упорными винтами 11. Зажимной винт 6 имеет резьбовые участки 12 и 13 с разным шагом резьбы на них. Это позволяет сухарикам перемещаться с разной скоростью друг относительно друга, обеспечивая плавную и более точную установку (регулировку) положения суппорта. Этому способствует также установка зажимного винта 6 по типу «плавающего», т.е. без дополнительной опоры. Взаимодействие суппорта со стойкой происходит без заклинивания. В варианте исполнения резьба на участках 12 и 13 может иметь разное направление.

Суппорт работает следующим образом.

Для фиксации суппорта на стойке 1 необходимо вращать зажимной винт 6, один из резьбовых участков которого взаимодействует с верхним 4. А другой - с нижним 5 (рис. 2) клиновыми сухариками, что приводит к сближению последних. При этом, опираясь на стенку Д направляющей корпуса 2, сухарики наклонными сторонами движутся по соответствующим наклонным площадкам регулировочной планки 3 и вместе с ней перемещаются в сторону боковин стойки 1.

Для расфиксации поворачивают зажимной винт 6 в обратном направлении до упора сухариков 4 и 5 в регулировочные винты 7, в этом случае образуется зазор между регулировочной планкой 3 и направляющей стойки 1. Величина зазора задается регулировочными винтами 7.

Применение данного суппорта в деревообрабатывающих станках позволяет осуществлять надежную фиксацию суппорта за счет равномерного без перекосов и заклинивания перемещения регулировочной планки 3. Это исключает дополнительные затраты времени на установку и фиксацию суппорта, позволяет повысить производительность.

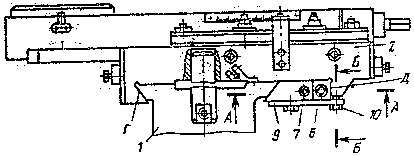

Рис. 1.Суппорт деревообрабатывающего станка (вид сверху)

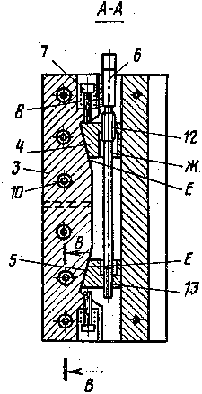

Разрез А-А

. Разрез Б-Б

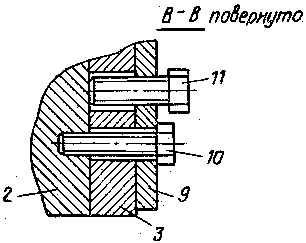

Разрез В-В

Рис. 2
