Результат выполнения конструкторской разработки.

Стабилизатор (см. рис.) содержит силовую цепь, входом подключенную к первичному источнику 1 питания. Силовая цепь состоит из регулирующего элемента 2 на составных транзисторах 3-5 и подключена входом к нагрузке 6 из фильтра 7 и потребителя 8. Коммутирующий транзистор 9 выполнен составным ненасыщенным и соединен с силовым выводом с общей шиной, управляющим входом - с выходом блока 10 управления, а вторым силовым выводом - через согласующий делитель на резисторах 11 и 12 - с управляющим входом регулирующего элемента 2. Выходная цепь первого узла 13 форсирования, образованная переходом коллектор - эмиттер форсирующего транзистора 14 и форсирующим конденсатором 15, шунтирует управляющие переходы выходных транзисторов 4 и 5, а зарядная цепь данного узла из последовательно соединенных форсирующего конденсатора 15 и зарядного диода 16 включена между эмиттером транзистора 5 и коллектором транзистора 9 через первый ограничивающий резистор 17. Второй токоограничивающий резистор 18 подключен параллельно зарядной цепи на элементах 15 и 16. При этом диод 16 шунтирует управляющий вход транзистора 14. Выходная цепь второго узла 19 форсирования, образованная переходом коллектор - эмиттер форсирующего транзистора 20 и форсирующим конденсатором 21, шунтирует управляющий переход входного транзистора 3, а зарядная цепь второго узла 19 форсирования образованная последовательно включенными конденсатором 21 и зарядным диодом 22, шунтирующим управляющий вход транзистора 20, подключена параллельно резистору 12 согласующего резистивного делителя. В общем случае нагрузка 6, включенная между эмиттером выходного транзистора 5 регулирующего элемента 2 и общей шиной , может иметь иное исполнение, например, в виде обмотки электрического двигателя постоянного тока. Каждый из резисторов 23-25 смещения соединен с первым выводом базы соответствующего коммутирующего 9 или форсирующих 14 и 20 транзисторов, а вторые выводы резисторов, подключенные к управляющим входам соответствующих транзисторов 9, 14 и 20 через диоды 26-28 нелинейной отрицательной обратной связи, соединены с коллекторами соответствующих транзисторов 9, 14 и 20. Падением напряжения на резисторах 23-25 смещения от протекания по ним токов управления транзисторами 9, 14 и 20 последние оказываются смещены по переходам коллектор - база в обратном направлении через диоды 26-28, что дополнительно ускоряет переключение транзисторов и транзисторов регулирующего элемента 2.

Рассасывание избыточных носителей в области баз выходных транзисторов регулирующего элемента производится форсированно и начинается с задержкой относительно начала спада импульса на выходе блока управления лишь на время включения форсирующего транзистора. Время запирания транзисторов уменьшается Это позволяет повысить верхнюю границу рабочей частоты стабилизатора.

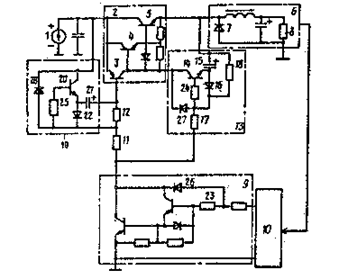

Принципиальная схема импульсного стабилизатора
