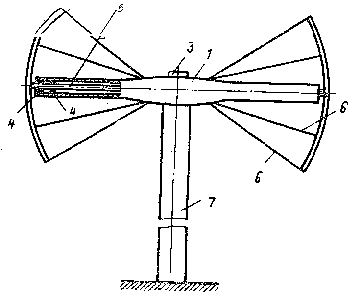

Ветроколесо (см. рис.) содержит горизонтальную полую траверсу 1 с вертикальной осью вращения, лопасти 2, установленные с возможностью поворота относительно траверсы, и механизм 3 поворота. Траверса снабжена установленным в ее полости на опорах 4 валом 5, соединенным с механизмом поворота, а лопасти жестко закреплены на концах вала и связаны с траверсой при помощи вантовых оттяжек 6. Ветроколесо установлено на опоре 7.

Ветроколесо работает следующим образом.

В диапазоне рабочих скоростей ветра лопасти вместе с траверсой вращаются и передают момент полезной нагрузки потребителю. В этом случае, т.е. в рабочем режиме, лопасти находятся в вертикальном положении.

При увеличении скорости ветра выше максимальной рабочий механизм поворота приходит в действие и через вал поворачивает лопасти в горизонтальное положение или промежуточное между вертикальным и горизонтальным положение. Тогда нагрузка на лопасти падает, поскольку уменьшается ометаемая поверхность ветроколеса.

Ветроколесо.
