Станок для изготовления резинотехнических изделий автотранспорта

Назначение

Изготовление резиновых изделий округлой формы: втулок, подушек, манжет для тормозных цилиндров, уплотнительных колец и пр.

Рекомендуемая область применения

Ремонт и обслуживание автотранспорта.

Описание

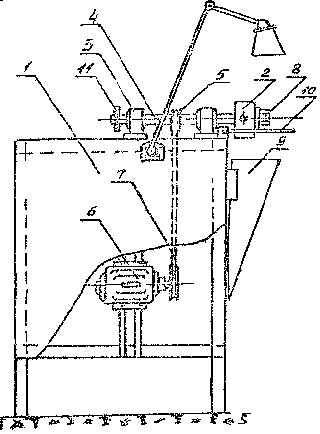

Станок для изготовления резинотехнических изделий (см. рис.) имеет следующее устройство. На станине 1 в двух опорах 3 со спаренными подшипниками № 206 установлен вал 4, в передней части которого закреплен 3-х кулачковый патрон 2, от настольного токарного станкаЖ130 мм. К кулачкам приварены сферические пласти- ны 8 с проточками на внутренней стороне для удержания заготовок.

На валу закреплен шкив 5, с помощью которого осуществляется привод вала от электродвигателя 6 (n = 1,5 кВт,n= 960 об/мин), закрепленного на боковой части станины подвижно, через клиноременную передачу 7. За счет подбора шкивов патрону обеспечивается скорость вращения 1400 об/мин.

Режущий инструмент изготовлен из ножовочных полотен (450х40х4 АНРЗМФ2) и имеет различные профили рабочей части. Для заточки инструмента на валу установлен абразивный круг 11.

Опорой для режущего инструмента служит раздвижная скоба 10, закрепленная на станине станка. В качестве материала для изготовления изделий используются шины покрышек трактора «Кировец» или «Беларусь».

Для сбора отходов на станине закреплен съемный короб 9.

Габаритные размеры станка, мм: 1000 х 750 х 400.
