Результат выполнения конструкторской разработки.

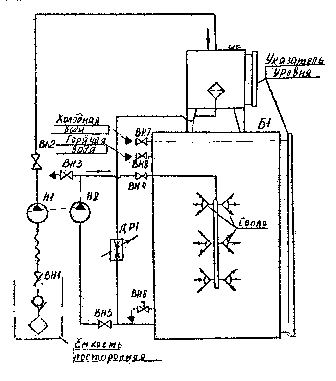

Установка для приготовления и подачи СОЖ к станкам (см. рис.) состоит из двух баков, двух насосов, термометра Т-1 и вентилей. Бак Б-1 служит для приготовления эмульсии. Внутри бака смонтированы жидкостные сопла оригинальной конструкции для перемешивания эмульсии. Бак Б-2 предназначен для дозируемой подачи аквола в расходный бак Б-1. Насос Н-1 перекачивает аквол из посторонней емкости в бак Б-2. Насос Н-2, предназначенный для раздачи готовой эмульсии к металлорежущим станкам, используется и для перемешивания воды с акволом. Температура жидкости в баке Б-1 замеряется термометром Т-1. С помощью вентиля ДР1 регулируется количество аквола, подаваемого из бака Б-2 в бак Б-1, остальные восемь вентилей предназначены для подачи воды, аквола и готовой смеси по назначению.

Установка работает следующим образом: в баке Б-1 приготавливается рабочая смесь (СОЖ), при этом насос Н-2 работает на себя, т.е. забор жидкости производится из нижней части бака и подается в коллектор с жидкостными соплами. Смесь, проходя через сопла, хорошо перемешивается. Готовность смеси определяется по пробе, взятой через вентиль ВН6. Для подачи СОЖ к стенкам вентиль ВН4 закрывают, а вентиль ВН3 открывают.

Установка для приготовления и подачи СОЖ к станкам
