Устройство содержит известные элементы: корпус, шпиндель для установки контролируемого зубчатого колеса, измерительный одновитковый червяк, привод поворота шпинделя и электродвигатель для вращения червяка, измерители углов поворота червяка и шпинделя.

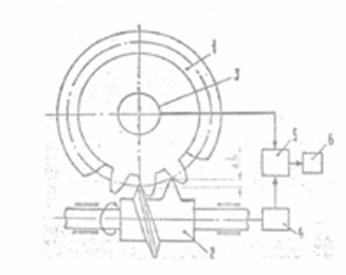

При вращении измерительного одновиткового червяка 2, контролируемое колесо 1 поворачивается на один угловой шаг. Точка контакта боковой поверхности зуба с измерительным червяком перемещается по дуге делительной окружности, что повышает точность измерения. Такое перемещение обеспечивается переменной высотой витка червяка 2, определяемой из выражения:

h=mzsin ²;

гдеm- модуль контролируемого колеса 1;

z -число зубьев контролируемого колеса 1.

При повороте контролируемого колеса 1 посредством измерительного одновиткового червяка 2 измерители 3 и 4 углов поворота подают сигналы на блок сравнения 5. Блок сравнения измеряет рассогласование между сигналами, которое пропорционально погрешности окружного шага контролируемого колеса 1. Результат измерения может быть подан на регистратор 6.
