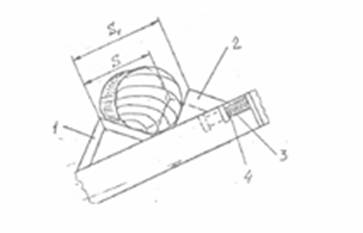

Разобщители (см. рис.) содержат две наклонные площадки, образующие бункер для приема пачек круглых лесоматериалов (бревен или хлыстов). Одна наклонная площадка имеет гладкую поверхность, а на другой площадке смонтирован поперечный транспортер с толкателями 1 треугольной формы и упоры 2. Высота толкателей 1 в рабочем положении превышает высоту упоров 2 на величину, обеспечивающую перемещение отдельного лесоматериала в направлении подачи.

Совершенствование конструкции реализовано в упорах. Каждый из упоров 2 установлен на наклонной площадке с возможностью ограниченного перемещения, которое осуществляется при воздействии на упор 2 лесоматериала, обладающего пороками формы. При перемещении упора происходит сжатие пружины 3, заключенной в телескопический стакан 4, исключающий попадание мусора и грязи на пружину. Характеристика пружин 3 выбирается таким образом, чтобы при взаимодействии лесоматериала со всеми упорами (лесоматериал имеет цилиндрическую форму), они оставались неподвижными, а перемещение упора происходило при наличии порока формы и возрастании усилия на какую-нибудь из пружин. Перемещение упоров ограничено (s-s- ход движения упора). При перемещении лесоматериала, обладающего пороками формы, его контактирование с упорами 2 происходит не одновременно. Первым вступает в контакт упор, взаимодействующий с выступающей вперед частью лесоматериала или его пороком. Возрастает сила сжатия пружины, т.к. вся нагрузка приходится на один упор, и происходит перемещение этого упора. Поочередно вступают в работу и другие упоры. Такое конструктивное исполнение позволяет лесоматериалам занимать устойчивое положение между толкателями 1 поперечного транспортера с одной стороны и упорами с другой. А это обеспечивает устойчивое перемещение и выдачу лесоматериалов, обладающих пороками формы, и улучшает работу разобщителей бревен и хлыстов.
