Для агрегатирования с трактором ТДТ-55А разработан и внедряется на производстве толкатель клиновидный ТК-1,2, основными недостатками которого являются неустойчивость хода рабочего органа толкателя при колебаниях остова трактора и удаление верхнего плодородного слоя почвы с минерализованной полосы.

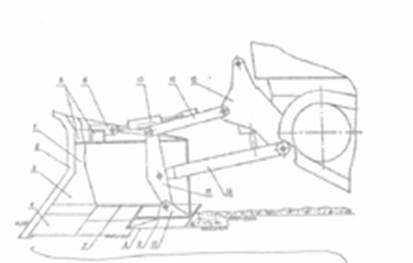

В целях исключения недостатков разработали и внедрили орудие почвообрабатывающее фронтальное ОПФ-1,3 (см. рис.). Клиновидный рабочий орган 1 имеет в центральной части вертикальный нож 2 с острым углом вхождения в почву, примыкающие к нему отвалы 3 и лемеха 4, верхнюю балку жесткости 5 с проушинами 6, нижний лист 7, скошенные в центральную часть лемеха 8, опорные плоскости 9 и проушины 10.

Механизм регулирования устойчивости хода состоит из поворотной стойки 11, верхней рамки 12, устанавливаемой взамен верхних тяг навесной системы трактора, и регулируемой тяги 13. В поворотной стойке 11 предусмотрены отверстия для подсоединения толкающей рамки 14 и навесной системы 15 трактора ТДТ-55А.

При работе встречаемые порубочные остатки, валежник и некрупные пни поднимаются вертикальным ножом 2 на отвалы 3, которыми выносятся за пределы расчищаемой полосы. Лемехи 4 поднимают в центральной части с минерализованной полосы почву, которая вместе со снятой лемехами 8 возвращается обратно в центральную часть полосы. Регулирование устойчивости хода по глубине рабочего органа осуществляется независимо от колебаний остова трактора за счет того, что при подъеме остова поворотная стойка 11 поворачивается по часовой стрелке, а верхняя рамка 12 - против часовой стрелки, передавая через тягу 13 рабочему органу 1 постоянное положение. При опускании происходит обратный процесс.
