Номер 04-087-00 |
||||||
|
Наименование проекта Способ испытаний "Корпусов" |
||||||
|
Назначение Испытание на прочность "Корпусов" давлением Рпр=58,8 Мпа на гидравлическом стенде |
||||||
|
Рекомендуемая область применения Машиностроение |
||||||
|

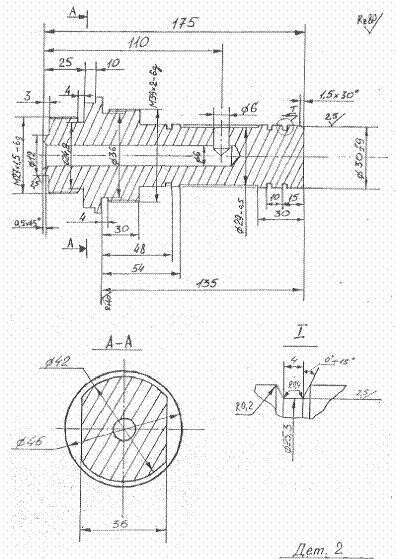

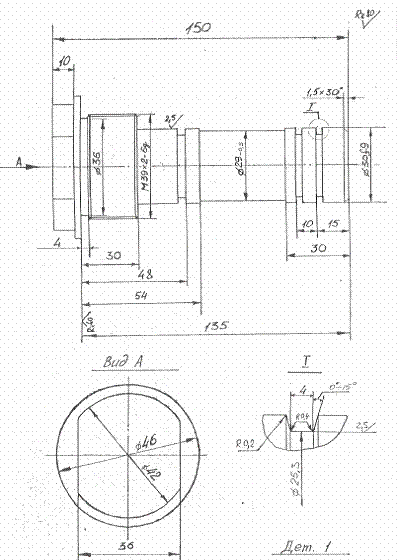

Описание Способ заключается в установке двух специальных заглушек 1 и 2 (см. рисунок) в отверстия «Корпуса» для проведения гидравлических испытаний. Заглушка 1 является глухой и имеет головку размером под ключs=36 мм, наружную резьбу диаметром М39х2 - 6g и диаметр 30f9 на длине 105 мм с обнижением до диаметра 29 -0,5 мм и тремя канавками диаметром 25,3мм шириной 4 мм. Заглушка 2 с наружными резьбами диаметрами М27х1,5 - 6g и М39х2 - 6g, головкой с размерами под ключ s=36 мм, диаметром 30f9с обнижением до диаметра 29 -0,5мм и тремя канавками диаметром 25,3 мм шириной 4мм имеет сквозное под углом 90 0 отверстие диаметром 6 мм. Материал заглушек сталь марки Ст45 ГОСТ4543-71; заготовками является прокат, группа испытанийivкп 32 по ОСТ 5.9034-71. Подлежащий испытаниям «Корпус» представляет собой два одинаковых сваренных средними отростками тройника. По одному из оставшихся отростков имеют резьбовые отверстия диаметром М39х2 - 6Н, остальные - гладкие цилиндрические отверстия диаметром 30 Н9. Заглушки 1 и 2, с резиновыми кольцами типоразмера 025-030 ГОСТ 9833-73, устанавливаются в резьбовое отверстие «Корпуса» в отверстие диаметром заглушки26 мм. Через присоединительный штуцер подается требуемое давление воды.
|
||||||
|
Преимущества перед известными аналогами Аналоги неизвестны |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Сокращение затрат на специальную оснастку при изготовлении "Корпусов" |
||||||
|
Технико-экономический эффект Повышение производительности труда при гидравлических испытаниях |
||||||
|
Возможность передачи за рубеж За рубеж не передаётся |
||||||
|
Дата поступления материала 19.05.2000 |
