04-085-00

Наименование проекта

Приспособление для испытания "Коллекторов"

Назначение

Испытание "Коллекторов" давлением Рпр=2,5 кгс/кв.см на гидравлическом стенде

Рекомендуемая область применения

Машиностроение

Описание

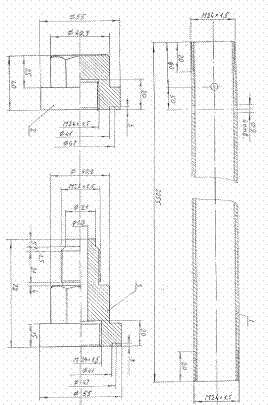

Приспособление (см. рисунок) представляет собой трубу 1 сортамента 25х3мм длиной 2055 мм с резьбой М24х1,5 на длине 20 мм с обеих сторон по наружному диаметру и четырьмя отверстиями диаметром 9 мм во взаимно перпендикулярных плоскостях; заглушку 2 с внутренней резьбой М24х1,5, канавкой и шестигранником под ключs= 36 мм и переходник 3 со сквозным отверстием диаметром 10 мм, внутренней резьбой М24х1,5, канавкой, шестигранником под ключs=36 мм и отростком с резьбой М27х1,5 по наружному диаметру. Все детали приспособления изготовлены из стали марки Ст 20 ГОСТ 1050-88.

Подлежащий испытаниям «Коллектор» состоит из 76 труб сортамента 38х2 мм вваренных в отверстия во фланцах. Труба приспособления заводится в трубу «Коллектора»; в канавки заглушки и переходника вставляются уплотнительные кольца; через резиновые прокладки заглушка и переходник устанавливаются на резьбовые участки трубы и обжимаются. На отросток с резьбой М27х1,5 переходника одевается шланг со штуцером гидростенда и подается необходимое давление. По снятии давления приспособление переустанавливается на следующую трубу «Коллектора».
