04-084-00

Наименование проекта

Полуприцепы для перевозки автомобилей

Назначение

Перевозка автомобилей на полуприцепах автопоездов

Рекомендуемая область применения

Предприятия, осуществляющие перевозку легковых автомобилей

Описание

Результат выполнения конструкторской разработки.

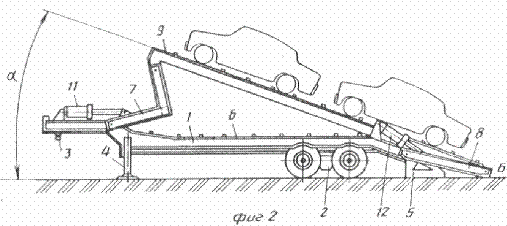

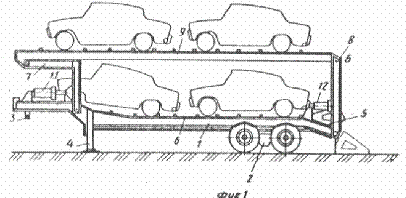

Полуприцеп имеет (см. фиг. 1, 2) раму 1, снабженную тележкой 2. На передней части рамы укреплено специальное устройство 3 и установлены аутриггеры 4, а на хвостовой части смонтированы въездные трапы 5. На раме полуприцепа установлена нижняя платформа 6. При помощи передних 7 и задних 8 стоек, укрепленных на раме с возможностью поворота в продольной и вертикальной плоскости, установлена верхняя платформа 9. Передние стойки 7 имеют Г-образную форму и снабжены упорами. Поворот передних и задних стоек осуществляется посредством гидроцилиндров 11 и 12.

Принцип работы.

Полуприцеп загружается транспортируемыми автомобилями без дополнительных приспособлений и механизмов. Верхнюю платформу 9 устанавливают в рабочее положение (точка Б касается дорожного полотна). Автомобили заезжают своим ходом на верхнюю платформу. Затем она переводится в транспортное положение. Верхняя платформа опирается на упоры верхних стоек. После загрузки верхней платформы автомобили по выездным трапам 5 заезжают на нижнюю платформу 6. Разгрузка осуществляется в обратном порядке.

Преимущества перед известными аналогами

Возможность осуществления погрузки легковых автомобилей в двух уровнях без применения дополнительных механизмов и приспособлений

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости и улучшение качества перевозки легковых автомобилей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.05.2000
