Результат выполнения конструкторской разработки.

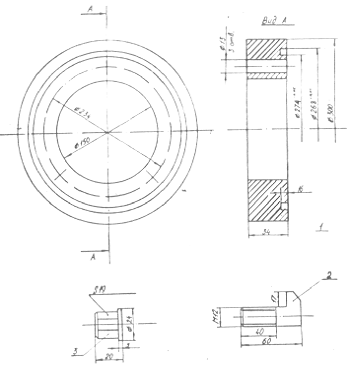

Планшайба представляет собой корпус 1 (см. рис.) диаметром 300 мм и толщиной 34 мм со сквозным отверстием диаметром 150 мм. Для установки и закрепления кольца на планшайбе протачивается канавка диаметром 268+0,05/274-0,05, глубиной 16 мм и просверливаются три отверстия диаметром 13 мм.

Распорное кольцо представляет собой тонкостенное изделие толщиной 3,5 мм большого диаметра, имеющее посадочные размеры по наружному и внутреннему диаметрам и чистоту отработки 2,5. В центральной части кольца имеется по два бурта с внутренней и наружной стороны.

Черновая обработка по наружному диаметру и чистовая обработка по внутреннему выполняется в кулачках патрона токарного станка из цельной заготовки. Также обрабатывается наружная часть кольца до первого бурта. Затем в кулачке патрона зажимается планшайба и вставляется по индикатору по посадочным диаметрам. Кольцо вставляется полностью обработанной стороной в канавку планшайбы и закрепляется тремя Г-образными болтами 2 и гайками 3 за внутренний бурт. Затем проводится окончательная обработка.

Применение планшайбы позволяет качественно обработать изделия, которое в кулачках патрона токарного станка сложно обработать в полном соответствии с требованиями чертежа.
