Номер 04-064-00 |
|
Наименование проекта Приспособление для обработки "Скоб" |
|
Назначение Обработка радиуса изготовляемых из листа "Скоб" на вертикально-фрезерных станках |
|
Рекомендуемая область применения Машиностроение и металлообработка |
|
Описание

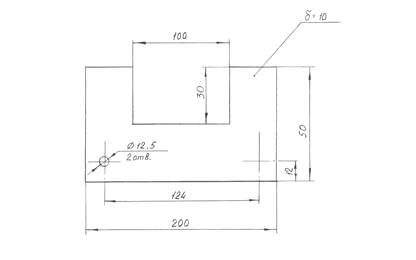

Результат выполнения конструкторской разработки. Приспособление (см. рисунок) представляет собой пластину толщиной 10мм и габаритными размерами 200х50 мм, на одной из сторон которой выбран сквозной паз 100х30 мм, а вдоль противоположной стороны выполнены два отверстия диаметром 12,5 мм. Пластина изготовлена из стали марки Ст3 ГОСТ 19903-74. Приспособление устанавливается на поворотный стол диаметром 250 мм модели 7204-0093. Подлежащая обработке заготовка "СКОБЫ" укладывается в паз приспособления, в выполняется настройка по центру стола и крепление к нему через Т-образные пазы двумя болтами М12 приспособления и прихватом через один болт М12 заготовки. Поворотом рукоятки стола производится обработка заготовки "СКОБЫ".
|
|
Преимущества перед известными аналогами Приспособление обеспечивает обработку радиуса изготовляемых из листа "Скоб" на вертикально-фрезерных станках |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение условий труда, сокращение времени на установку и выверку заготовок, повышение качества обработки на 25-35 % |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 17.02.2000 |
