Номер 04-062-00 |
|
Наименование проекта Приспособление для обработки "Карт петли" |
|
Назначение Фрезеровка скосов под угол 45" в пазах "КАРТ ПЕТЛИ" на вертикально-фрезерных станках |
|
Рекомендуемая область применения Металлообработка и машиностроение |
|
Описание

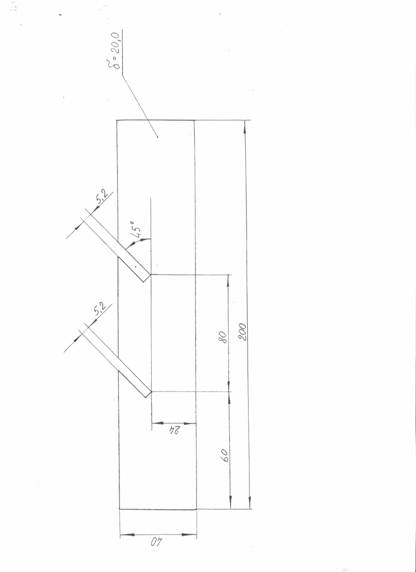

Результат выполнения конструкторской разработки. Приспособление (см. рисунок) представляет собой пластину толщиной 20 мм и габаритными размерами 200х40 мм, в которой на глубину 16 мм и на расстоянии 80 мм друг от друга под углом 45 0 к горизонтальной оси прорезаны два сквозных паза шириной 5,2 мм. Пластина изготовлена из стали марки Ст3 ГОСТ 19903-74. Приспособление через прокладку устанавливается на направляющие станочных тисков. Подлежащие обработке заготовки "КАРТ ПЕТЛИ" укладываются в пазы пластины и за торцы зажимаются губками тисков. Производится фрезеровка скосов под угол 45 0 в пазах "КАРТ ПЕТЛИ".
|
|
Преимущества перед известными аналогами Приспособление позволяет выполнять фрезеровку скосов под углом 45 град.в пазах "Карт петли" на вертикально-фрезерных станках |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение условий труда, повышение качества обработки на 25-35 %. |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 18.02.2000 |
