Наименование проекта

Приспособление для обработки "Кулачков"

Назначение

Фрезерование профиля "КУЛАЧКОВ" на вертикально-фрезерных станках

Рекомендуемая область применения

Металлообработка, машиностроение

Описание

Результат выполнения конструкторской разработки.

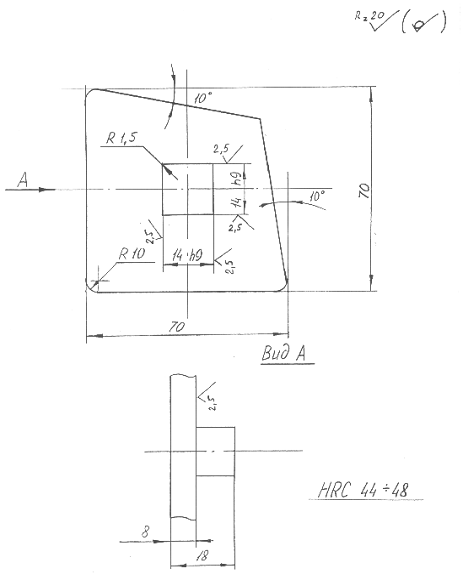

Приспособление (см. рисунок) представляет собой основание, имеющее профиль в форме четырехугольника габаритными размерами70х70 мм и толщину 8 мм, по центру которого выполнен квадрат со сторонами размерами 14h9х14h9 и высотой 18 мм. Две соседние стороны четырехугольного основания образуют угол 90 ⁰, а две противоположные- имеют скос под углом 10⁰к центру приспособления. Стороны квадрата 14h9х14h9 параллельны сторонам четырехугольника основания, образующим прямой угол. Материал приспособления сталь марки Ст45 ГОСТ1050-88 с термообработкой до твердости НrС=44ё48 ед.

Подлежащая обработке заготовка «КУЛАЧКА», представляющая собой фланец со ступицей, отверстием 14h9х14h9 одевается на квадрат приспособления. Приспособление с заготовкой, через прокладку, поочередно, сторонами основания, имеющими скосы под углом 10 ⁰, устанавливаются на направляющие станочных тисков, зажимаются за опорную плоскость основания и торец ступицы заготовки и фрезеруется профиль "КУЛАЧКА".

Преимущества перед известными аналогами

Применение приспособления позволило улучшить условия труда и выполнить фрезерование профиля "КУЛАЧКОВ" на вертикально-фрезерных станках

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Сокращение вспомогательного времени на установку и выверку заготовок и повышение качества обработки на 25-35 %.
