Наладка для обработки "Защелок"

Назначение

Фрезерование наружного контура "Защелок" гаков на вертикально-фрезерных станках

Рекомендуемая область применения

Металлообработка, машиностроение

Описание

Результат выполнения конструкторской разработки.

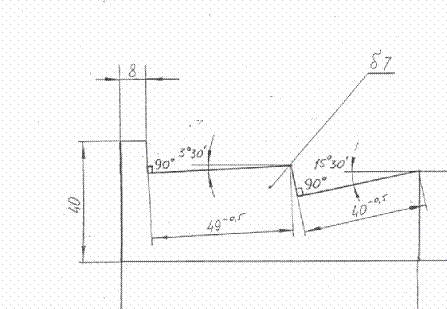

Наладка (см. рис.) представляет собой пластину габаритными размерами 100х40х7 мм, на одой из граней большей длины которой выполнены последовательно два обнижения треугольного профиля и углами 3 ⁰30 ^/ и 15 ⁰30 ^/ при вершинах. Материал наладки сталь марки Ст45 ГОСТ 1050-88 с термообработкой до твердости НrС=44~48ед.

Наладка через прокладку устанавливается на направляющие станочных тисков. Подлежащая обработке заготовка «ЗАЩЕЛКИ», имеющаяu-образный профиль в сечении, образованный гибкой из листа, укладывается до упора поочередно в обнижения наладки, зажимается за боковые поверхности губками тисков и фрезеруются углы наружного контура.

Преимущества перед известными аналогами

Улучшение условий труда, сокращение вспомогательног времени на установку и выверку заготовок, повышение качества обработки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение условий труда на 25-30%, сокращение вспомогательног времени на установку и выверку заготовок на 30%.
