Номер

04-053-00

Наименование проекта

Присоединительные рукава высокого давления Ру25МПа

Назначение

Гибкая связь агрегатов различных машин и оборудования, работающих в условиях высокого уровня вибрации, пульсации давления и гидроударов рабочей жидкости

Рекомендуемая область применения

Транспорт, машиностроение, энергетика, нефтяная, газовая, нефтехимическая промышленность

Описание

Результат выполнения конструкторской разработки.

Проводимой средой является масло с температурой от -35⁰С до +50⁰С. Рукава работоспособны при температуре окружающего воздуха от -45⁰С до +  40⁰С.

Основные характеристики.

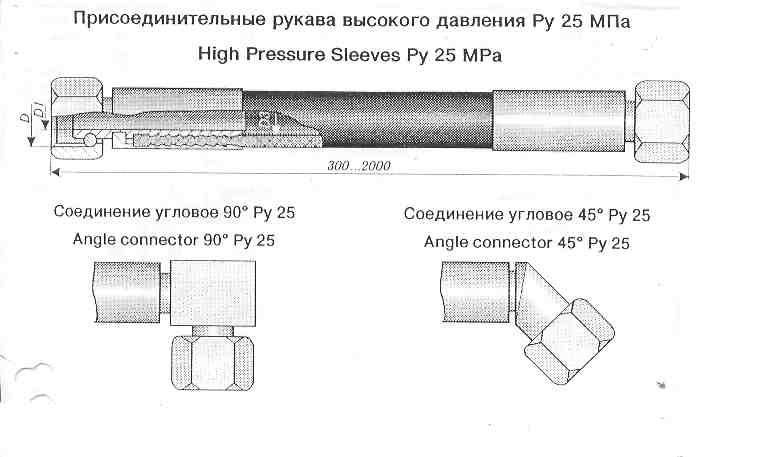

Присоединительная арматура имеет следующие конфигурации: прямая, угловая 45⁰ и угловая 90⁰. Соединения рукавные изготавливаются на рабочее давление 25Мпа.

Рукава соединительные представляют собой армированные рукава со встроенной металлической арматурой. Для Ду8 и Ду12 применяется резиновый рукав с металлическими оплетками по ГОСТ 6286-73, для Ду16 и Ду20 – резиновые рукава с металлической навивкой  по ГОСТ 25452-90

Внедрено на ФГУ «ПО «Севмаш».

Преимущества перед известными аналогами

Позволило транспортировать агрессивные среды в условиях широкого температурного диапазона

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение гибкой связи агрегатов различных иашин и оборудования

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.05.2000
