Инновации бизнесу. Приспособление для обработки "Шайб нижних"

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

04-051-00

Наименование проекта

Приспособление для обработки "Шайб нижних"

Назначение

Фрезеровка пазов 55х15 мм "Шайб нижних" на вертикально-фрезерных станках

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

Результат выполнения конструкторской разработки.

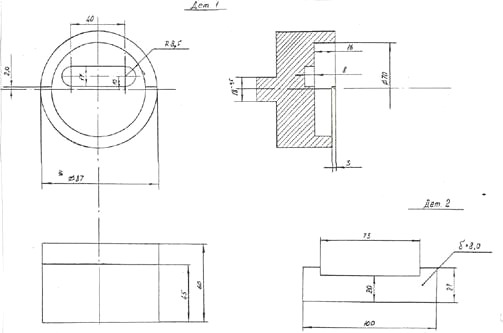

Приспособление (см. рисунок) состоит из корпуса 1 и планки 2. Корпус 1, наружным диаметром 87 мм и длиной 60 мм, имеет с одного торца выступ 87x18^-0,5x15 мм, а с другого - отверстие диаметром 70 мм на глубину 16 мм, паз 57x17x8 мм и обнижение глубиной 3 мм. Планка 2 размерами 100x27x8 мм имеет вдоль одной из сторон сквозной паз 73х7мм. В комплект входят два штифта диаметром 5h12 длиной 40 мм. Все детали приспособления изготовлены из стали марки 40Х ГОСТ 4543 с последующей термообработкой до твердости hrc 44-48 единиц.

Корпус приспособления выступом 87x18^-0,5x15 мм входит в паз стола вертикально-фрезерного станка. Подлежащая обработке заготовка «Шайбы нижней» укладывается в отверстие диаметром 70 мм, а в выполненные в ней штатные резьбовые отверстия диаметром Мб устанавливаются штифты. Планка накладывается на заготовку «Шайбы» до упора в торец обнижения и большей стороной паза в штифты. u-образным прихватом через планку осуществляется прижим заготовки и корпуса приспособления к столу станка. В заготовке сверлится отверстие диаметром 15 мм для захода концевой фрезы и фрезеруется паз 55х15 мм.
