Номер 04-036-00 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Наименование проекта Вычисление моментов инерции |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Назначение Составление матриц коэффициентов инерции при вычислении собственных частот поперечных колебаний рабочего вала и крутильных колебаний приводов механизма резания |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Рекомендуемая область применения Проектные, конструкторские и научно-исследовательские организации, высшие и средние учебные заведения |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Описание
Результат выполнения научно-исследовательской разработки Для исследования виброустойчивости дереворежущего оборудования доставляется математическая модель свободных изгибных колебаний системы:: aq? = - cq, ИЛИ q = -aq? , где a = ? а. Здесь а - матрица коэффициентов инерции, ? - матрица коэффициентов влияния, q - матрица перемещений, q? - матрица ускорений. В качестве примера рассмотрим расчетную схему вала фрезерного узла фрезерного брусующего станка, которая может быть представлена схемой невесомого вала с тремя дисками (фреза, тормозной шкив, приводной шкив). Для принятой схемы матрица коэффициентов инерции имеет вид: а = m1 m2 m3 j1 j2 j3

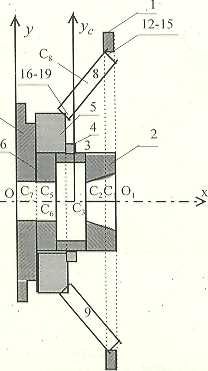

Блок-схема вычисления моментов инерции фрезы Начало Ввод порядковых номеров участков типа цилиндр с вырезанным конусом, длин и радиусов участков Вычисление объемов, масс, координат центров тяжести каждого участка в системе oх y z, моментов инерции относительно плоскостей, проходящих через центр тяжести элемента и относительно главных центральных осей инерции участков Ввод порядковых номеров участков типа полый цилиндр, длин и радиусов участков и координат их цен грога тяжести в системе Ох у z Вычисление объемов, масс участков и моментов инерции относительно главных центральных осей инерции участков Размеры ножа, углы между главными центральными осями инерции ножа и осями, параллельными Ох у z и проходящими через центр тяжести ножей. Масса ножей, моменты инерции относительно главных центральных осей инерции ножа, центробежные моменты инерции. Поворот главных центральные осей инерции на угол ?1 вокруг главной центральной оси инерции х': вычисление моментов инерции относительно новых осей x1, y1, z1 и центробежных моментов инерции. Поворот системы c x1, y1, z1 нa угол ?2 вокруг оси у1: вычисление моментов инерции ножа относительно новых осей x2, y2, z2 центробежных моментов инерции. Поворот системы С x2, y2, z2 на угол ?3 вокруг оси z2: вычисление моментов инерции ножа относительно новых осей x3, y3, z3 параллельных осям ox y z Порядковые номера ножей, координаты центров тяжестей ножей, их моменты инерции относительно осей, параллельных Ох у z и проходящих через центр тяжести каждого ножа. Ввод порядковых номеров точечных масс. Значение масс, их координаты Моменты инерции точечных масс относительно осей, проходящих через точки и параллельных осям Ох у z (для единообразия расчетов) Масса фрезы m = ?mi координата xc центра тяжести фрезы. Моменты инерции фрезы относительно осей c x y z Конец Результаты расчета на ПЭВМ в соответствии с приведенным алгоритмом следующие: По приведенной методике могут быть определены осевые и экваториальные моменты инерции элементов расчетных схем (валов, шкивов, ножевых дисков, фрез и др.). Результаты вычислений могут быть использованы при подготовке исходных параметров крутильных систем. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Преимущества перед известными аналогами В несколько раз сокращается трудоемкость вычислений. Результаты вычислений используются при подготовке исходных параметров крутильных систем |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Технико-экономический эффект Снижение трудоемкости на 20-25 % |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Дата поступления материала 18.01.2000 |
