ИННОВАЦИИ БИЗНЕСУ

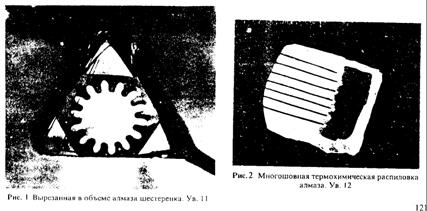

В термохимической распиловке проволока режет алмаз. Такой способ позволяет легко заменить рапиливанием некоторые операции обработки, например: колку алмаза или обдирку при изготовлении рундиста. Способ весьма перспективен при распиловке крупных алмазов, кристалов с дефектами «алмаз в алмазе», сросшихся кристалов алмаза. Для изготовления мелких изделий, типа алмазных ножей, перспективно многошовное распиливание сразу несколькими проволоками (рис. 1). Это резко повышает производительность труда и снижает до минимума расход алмазного сырья.

Возможность обрабатывать алмаз в любом направлении заставляет пересмотреть отношение к алмазному сырью, считавшемуся ранее некондиционным из-за трудности его механической обработки. Прежде всего это относится к маклесам (двойникам), составляющим не менее 10% добываемых в мире алмазов. Маклесы можно пилить по двойниковому шву и делать из них бриллианты типа «принцесса».А толстые маклесы можно перерабатывать в бриллианты.

Для примера: изготовление сложнопрофильных изделий из алмаза-шестеренки (рис. 2). На грань алмаза положили шестиугольную пластинку из железоникелевого сплава толщиной 0,1 мм. В пластинке было отверстие в виде шестеренки. После выдержки в атмосфере водорода в течение 29 часов при 1200 град.С пластинка погрузилась в алмаз на глубину 0,8 мм, а из отверстия в пластинке выступила шестеренка. Скорость обработки в данном случае невелика, однако выполнить такую операцию другими известными сейчас методами практически невозможно.

Термохимия не может соревноватся с лазером по скорости изготовления круглых отверстий в алмазе, но если речь идет о фигурном отверстии, то термохимический способ вне конкуренции. Отверстия в алмазе чаше всего делают при изготовлении волок для протяжки проволоки. Канал волоки расширяется в обе стороны от небольшого калибрующего участка. Термохимически была изготовлена квадратная заготовка такой волоки, в принципе отверстие может быть сделано и любой другой формы.

Термохимическим способом, кроме алмаза, можно обрабатывать и любой другой углеродный материал при условии, что он выдерживает необходимую для обработки температуру. Весьма перспективно применение термохимии для обработки термостойких алмазных спеков, н-р, спек СВ. Термохимическим способом термостойкие алмазные спеки можно пилить и шлифовать примерно с той же скоростью, что и природный монокристалический алмаз, экономя при этом алмазный порошок, с потерей которого связана механическая обработка спеков.

Т.О. термохимическая распиловка имеет ряд приемуществ перед механической. Она возможна в любом кристалографическом направлении. Кроме того, скорость термохимической распиловки в твердом направлении примерно в пять раз выше скорости механического распиливания алмаза в самом мягком направлении. По скорости термохимический способ близок к лазеру, однако более дешев и прост в исполнении.
