Устройство представляет собой эластичный уплотняющий элемент в виде рукава, один конец которого неподвижно закреплен на буртике стенки корпуса бандажом, например, резиновым кольцом; а второй конец уплотняющего элемента, проходящего через окно стенки корпуса любой формы, закреплен неподвижно бандажом на втулке. Втулка имеет на торце, обращенном к стенке корпуса, фиксирующие элементы, например, выступы; а стенка - ответные фиксирующие элементы, например, пазы.

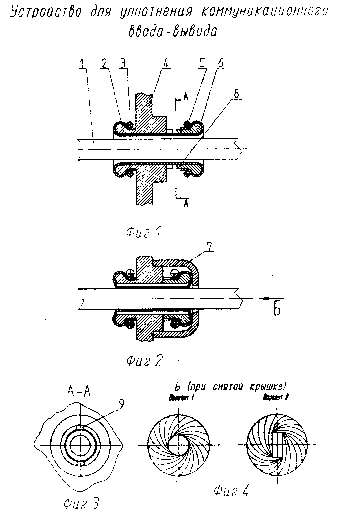

На фиг. 1 изображен коммуникационный ввод-вывод (кабель, трубопровод и т.д.) 1 с эластичным элементом 2, закрепленным резиновым кольцом 3 на буртике стенки корпуса 4, бандаж 5, закрепляющий второй конец уплотняющего элемента на втулке 6. Для предотвращения расфиксирования втулки 6 устанавливается заглушка 7 (фиг. 2). Втулка 6 имеет на корпусе, обращенном к стенке корпуса, выступы 8, а стенка имеет пазы 9 (фиг. 3).

В рабочее состояние (фиг. 2) уплотняющее устройство приводится следующим образом: коммуникационный ввод-вывод 1 пропускают через эластичный уплотнительный элемент 2, поворачивают втулку 6 на несколько оборотов, эластичный элемент 2 закручивается по коммуникационному вводу-выводу 1 и плотно облегает его при этом на любом торце, например по стрелке Б. Эластичный элемент 2 соберется складками вокруг ввода-вывода с характерным рисунком расположения складок - в виде сходящихся лепестков (фиг. 4).

От обратного разворота втулка 6 фиксируется своими выступами 8 в пазах 9 стенки корпуса 4. Для предотвращения произвольного расфиксирования втулки 6 относительно стенки устанавливается заглушка 7 на буртик стенки корпуса 4.

В зависимости от разделяющих сред можно использовать эластичный элемент в виде рукава из различного материала: резины, фторопласта, полиэтилена, пропитанной плотной ткани и т.д.

Устройство обеспечивает:

- пылевлагонепроницаемость и герметичность уплотнения коммуникационного ввода-вывода любой формы в поперечном сечении (круг, прямоугольник, треугольник и т.д.), размеры которого могут меняться в большом диапазоне;

- простоту конструкции, удобство и легкость монтажа.
