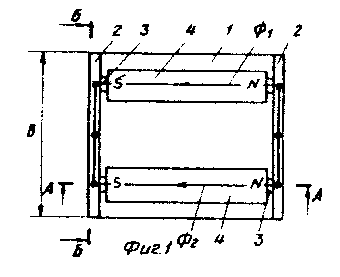

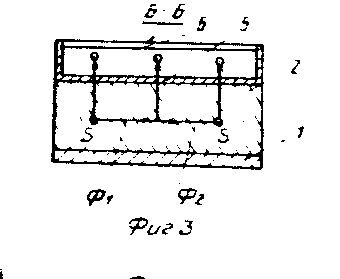

На фиг. 1 представлено устройство, план, адаптер и закрепляемые объекты условно не показаны; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг.1; на фиг. 4 распределение потоков по длине В на свободных от обмоток участках замкнутого магнитопровода. Магнитный держатель содержит немагнитное основание 1, две ферромагнитные пластины 2, два сердечника 3, на которых установлены обмотки 4, адаптер 5 из листового материала, на котором размещают детали или рабочие среды, закрепляемые объекты 6.

Утолщенными линиями со стрелками показаны: Ф1 и Ф2 вспомогательные магнитные потоки в сердечниках 3, на которых установлены обмотки 4, и в ферромагнитных пластинах 2; Ф3 сформированный рабочий магнитный поток. Устройство работает следующим образом. Закрепляемые объекты 6 размещают на рабочей поверхности адаптера 5, создают магнитные потоки Ф1 и Ф2 по крайней мере двумя обмотками 4, установленными на сердечниках 3 П-образного магнитопровода, и формируют магнитный поток Фр, проходящий через адаптер 5 и материал закрепляемых на нем объектов 6, направляют магнитные потоки Ф1 и Ф2 в одну сторону по сердечникам 3 (участкам образованного магнитопровода, где размещены обмотки 4), при этом ориентируют плоскость Г последнего вдоль рабочей поверхности адаптера 5 для обеспечения надежности крепления.

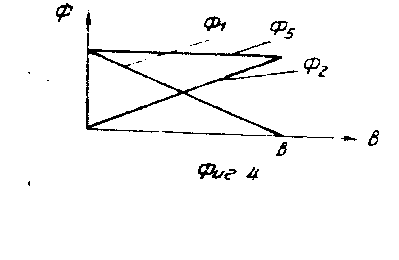

Механизм формирования равномерного потока Фр в зоне рабочей поверхности адаптера 5 состоит в следующем. В результате взаимподействия потоков Ф1 и Ф2 (см. фиг.1, 3) в ферромагнитных пластинах 2 образуются полюса s и n в плоскости Г (см. фиг.1б). Каждый из этих потоков имеет наибольшее значение у своего источника (полюс первого сердечника 3) и убывает в результате взаимодействия со встречным потоком у соседнего одноименного полюса второго сердечника 3 до нуля, если Ф1Ф2, при сохранении постоянства суммарного потока ФрФ1 + Ф2 (см. фиг.4). Это позволяет крепить детали и рабочие среды с неизменной силой на рабочей поверхности адаптера 5.

К особенностям реализации предложенного решения можно отнести использование цилиндрических сердечников 3, которые могут крепиться винтами к ферромагнитным пластинам (полюсам) 2 и составных цилиндрических обмоток 4, что упрощает их изготовление, применение зауженных пластин 2 (полюсов) в плоскости Г, что способствует увеличению силы притяжения закрепляемых объектов 6.

Адаптер 5 может быть выполнен как из немагнитной стали, так из ферромагнитной, которая может входить в насыщение при величине магнитного потока, равного Фр, что позволяет устранить его ослабление. Кроме того, адаптер 5 может являться дном емкости, в которой размещаются жидкие или сыпучие вещества, например, такие как магнитная жидкость, ферромагнитные гранулы.

Обмотки 4 могут быть включены параллельно или последовательно в цепь питания, но с обязательным обеспечением направления потоков Ф1 и Ф2 в одну сторону в сердечниках 3.
