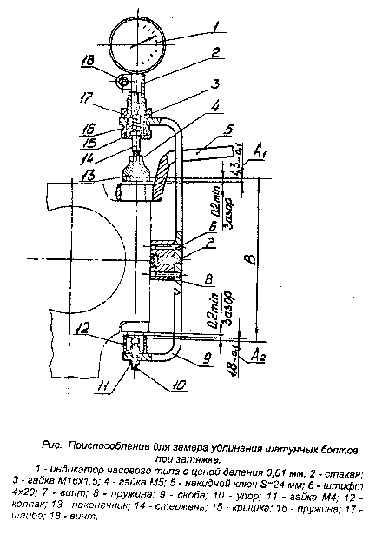

На автотранспортных двигателях ЯМЗ нового поколения (диаметр поршня d=140 мм и ход поршня s=140 мм) затяжка шатунных болтов контролируется по их удлинению, равному 0,32 ...0,34 мм от первоначальной длины болта. Для контроля величины удлинения используется специальное приспособление, показанное на рис.

Прежде чем пользоваться приспособлением, необходимо его отрегулировать. Регулировка состоит в установке необходимой величины размеров А1, А2 и В.

Размер А1 регулируется в пределах 4,2 ...4,3 мм перемещением вдоль стержня 14 наконечника 13, который фиксируется в нужном положении чайкой 4. Размер А2 регулируется в пределах 1,7 ...1,8 мм ходом упора 10 относительно колпака 12. Упор 10 фиксируется гайкой 11.

Перемещая стакан 2 относительно скобы 9, необходимо установить размер 140 мм (размер "В") между торцами упора 10 и стержня 14 и закрепить стакан гайкой 3. После этого вставить стержень индикатора в отверстие стакана 2 до упора в торец стержня 14 так, чтобы стрелка индикатора повернулась на один-два оборота, и закрепить индикатор в этом положении винтом 18. Убедиться, что при нажатии пальцем на наконечник 13 до упора в крышку 15 стакана 2 стрелка индикатора движется. Такое положение индикатора необходимо для того, чтобы при любом размере "В" в процессе контроля затяжки шатунного болта стержень индикатора не доходил до своего упора и стрелка все время перемещалась. В таком состоянии приспособление устанавливается на шатунный болт. Накидным ключом 5 производится затяжка гайки шатунного болта до момента начала трогания с места стрелки индикатора 1. После этого стрелка индикатора устанавливается на ноль и производится затяжка резьбового соединения по отклонению стрелки индикатора до 0,32 ... 0,34 мм. Указанный метод затяжки шатунных болтов обеспечивает их надежную работу в процессе эксплуатации двигателей ЯМЗ нового поколения.

При отсутствии рассмотренного приспособления в условиях эксплуатации рекомендуется затяжку шатунных болтов на двигателях нового поколения ЯМЗ-8421, ЯМЗ-8423, ЯМЗ-8424 и ЯМЗ-8401 производить по величине крутящего момента с помощью динамометрического ключа.

Порядок затяжки рекомендуется следующий:

1. Затянуть гайки шатунных болтов моментом 70 ... 80 НМ (7 ... 8 кгсм).

2. Дотянуть гайки в той же последовательности крутящим моментом 200 ... 220 НМ (20 ... 22 кгсм).

Использование рассмотренных методов затяжки шатунных болтов при эксплуатации двигателей ЯМЗ нового поколения позволяет обеспечить их надежную работу.
