Номер 84-009-99 |
|
Наименование проекта Стенд испытательный |
|
Назначение Испытание маслоочистителя 840.1028010-01. На стенде производятся измерения давления, числа оборотов ротора, расхода масла, количества утечек. |
|
Рекомендуемая область применения Испытания качества сборки автомобильных двигателей |
|

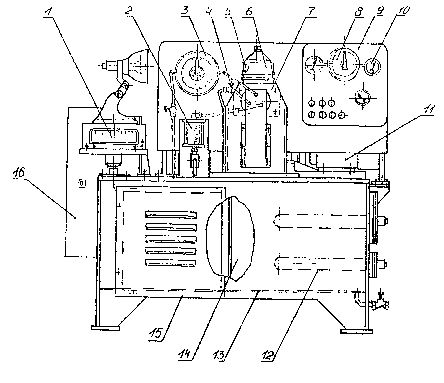

Описание Стенд состоит из следующих основных узлов (см. рис.): станины, стойки 7, гидронасоса с электродвигателем 11, пульта управления 9, электрошкафа 16, пневмогидрооборудования и контрольно-измерительных приборов. Рама 13 служит основанием и является емкостью для масла. Стойка служит для установки маслоочистителя 6 и зажима его пневмоцилиндром (на рис. не показан). Масло в резервуаре 15 нагревается ТЭНами 12, температура контролируется электроконтактным термометром 8. Давление в маслоочистителе регулируется краном 4 и контролируется манометрами 10. Расход масла измеряет счетчик жидкости 3, количество утечек контролируется стеклянным стаканом 2. Число оборотов ротора маслоочистителя измеряется (через окно 5 технического колпака) стробоскопическим тахометром 1. Порядок испытания. Включить ТЭНы, довести температуру масла до 90 град. Установить маслоочиститель на штифты стойки, прижать. Снять с испытываемого маслоочистителя колпак, нанести на боковую поверхность ротора краской красный крест так, чтобы его было видно в окно технологического колпака. Установить и закрепить технологический колпак окном к стробоскопическому тахометру. Включить привод, вентилем установить давление перед входом в маслоочиститель - 6 кг/кв.см. Включить стробоскопический тахометр, произвести замеры.
|
|
Преимущества перед известными аналогами Аналоги не известны |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект улучшение качества изделий, повышение производительности труда. |
|
Возможность передачи за рубеж За рубеж не передаётся |
|
Дата поступления материала 15.03.1999 |
