Трубчатые изделия из стеклопластика изготавливают намоткой пропитанной стекловолокнистой основы на оправку (дорн). Для извлечения оправки из изделия ее необходимо сжать, т.е. уменьшить поперечный размер.

Разработаны новые конструкции оправок, простые и удобные в работе. Область применения - машиностроение.

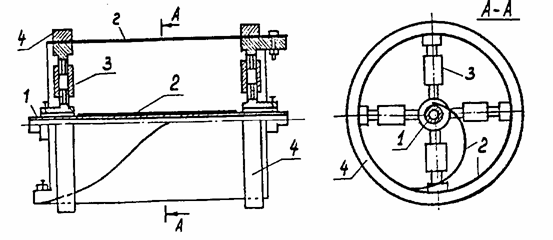

На рис. 1 приведена универсальная оправка, позволяющая на одной оснастке изготавливать трубчатые изделия разных диаметров. Обечайка такой оправки представляет собой свернутый в рулон лист 2, прикрепленный одним концом к центральному валу 1, а углами другого конца - к торцевым раздвижным элементам 3. Вследствие выполнения наружной кромки листа по винтовой линии наружный конец листа плотно прижат к обечайке, что устраняет необходимость его закрепления по всей длине и для получения обечайки нужного диаметра достаточно зафиксировать ее диаметр только по торцам с помощью элементов 3 и обручей 4.

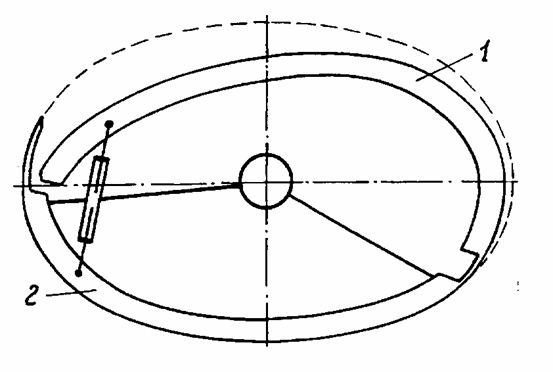

Для намотки изделий круглого и овального сечения разработана сжимаемая оправка (рис. 2) из двух шарнирно соединенных секторов, где разрезка на сектора выполнена несимметрично по хорде, что позволяет секторам 1 и 2 задвигаться один за другим, упрощая конструкцию и повышая степень сжимаемости оправки. На этой оправке изготавливаются из стеклопластика автомобильные цистерны кислотовозов.

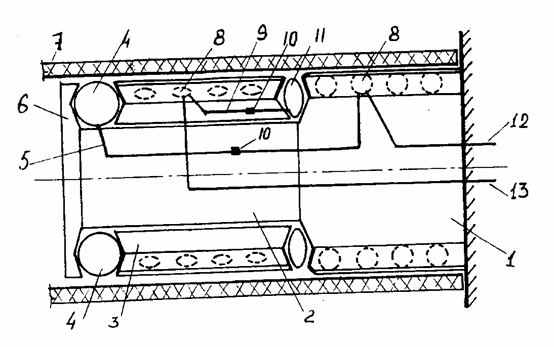

Для реализации технологии непрерывного изготовления трубчатых изделий разработан ряд устройств, основанных на перехвате и продвижении изделия секциями оправки. На рис. 3 показана одна из таких оправок. Оправка состоит из неподвижной 1 и связанной с ней через направляющую 2 подвижной 3 с упором 6 секции, снабженных раздвижными упорами с пневмокамерами 8, куда по магистралям 12 и 13 попеременно подается рабочая среда. Пневмокамеры соединены через жиклеры 10 и магистрали 9, 5 c торцовыми пневмокамерами 4 и 11, взаимодействующими с торцами подвижной секции. В результате такого соединения за счет естественного через жиклер запаздывания подъема давления обеспечивается перехват защемления наматываемой трубы 7, ее протяжка и возврат подвижной секции в исходное положение с последующим повторением этих циклов.

Оправка переменного диаметра

Сжимаемая оправка с несимметричной разрезкой на сектора

Оправка с продвижением по ней изделия
