Номер 83-275-99 |
|
Наименование проекта Приспособление для выравнивания кромок металлических листов |
|
Назначение Выравнивание кромок листов толщиной до 26 мм при сборке металлоконструкций |
|
Рекомендуемая область применения Технология и оборудование сварочного производства |
|
Описание

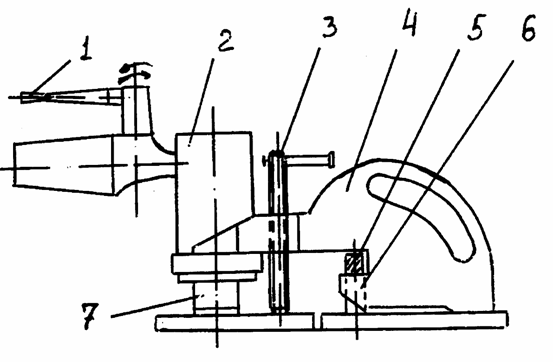

Выравнивание кромок при сварке встык металлических листов обычно производят с помощью клиньев или винтовых струбцин. Операция эта малопроизводительная, трудоемкая и небезопасная. Приспособление (см. рисунок) состоит из набора вильчатых скоб 4 с зацепом 6, стопорного винта 3 и ручного гидроцилиндра 2. Работают приспособлением следующим образом. Вильчатую скобу вставляют зацепом в петлю 5, предварительно приваренную к листу, одна кромка которой расположена ниже другой. В вилку скобы вставляют гидроцилиндр и, качая рукоятку 1, выдвигают шток 7, который отжимает верхнюю кромку листа до совмещения с нижней. Совмещенные кромки фиксируют стопорным винтом. После этого снимают только гидроцилиндр и закрепляют на необходимом расстоянии другие скобы. После установки всех скоб и сварки стыка ослабляют стопорные винты и снимают скобы. Временные петли срезают.
|
|
Преимущества перед известными аналогами Безопасность труда |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Облегчена трудоемкая операция, на 30 % повысилась производительность |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 13.10.2006 |
