ИННОВАЦИИ БИЗНЕСУ

Номер

83-257-99

Наименование проекта

Установка для правки профильных алмазных кругов на металлической связке

Назначение

Восстановление профиля радиусных алмазных кругов на металлической связке, используемых для обработки кромок зеркального, мебельного, витринного стекла и других стеклоизделий

Рекомендуемая область применения

Инструментальное производство

Описание

Сущность метода правки заключается в пластическом деформировании связки круга, нагретого до температуры, при которой заметно повышаются ее пластические свойства, но не происходит полиморфного превращения алмазных зерен.

Установка (см. рисунок) смонтирована на базе токарного универсального станка, на суппорте которого закреплен газовый нагреватель, питаемый от баллона со сжиженным газом или газовой магистрали. Алмазный круг закрепляется на оправке, устанавливаемой в патроне станка. Пластическое деформирование связки осуществляется роликом, державка которого закрепляется в резцедержателе станка. Профиль и размеры ролика назначаются в зависимости от требований к форме кромки стекла и от его толщины.

Перед правкой производится разогрев круга при его вращении с частотой 10-15 об/мин. Температура связки контролируется термопарой. Путем перемещения поперечной каретки станка, а при необходимости и верхних салазок, постепенно формируется необходимая геометрия профиля круга.

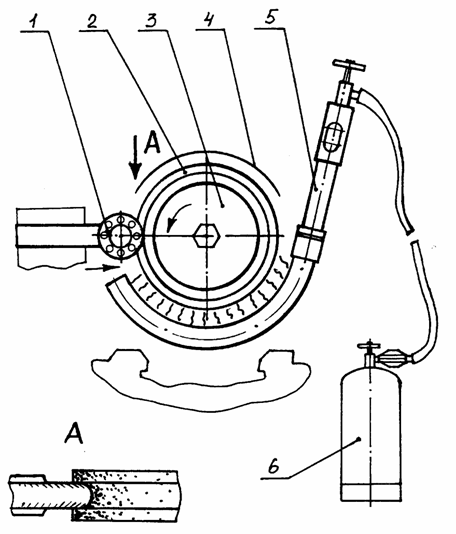

Установка для правки алмазных кругов на металлической связке:

1 - накатной ролик; 2 - алмазный круг; 3 - оправка;

4 - экран; 5 - газовый нагреватель; 6 - баллон.

Преимущества перед известными аналогами

На 10-12 % возрос ресурс круга

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Экономия на себестоимости составляет около 30 тыс. руб. на 1 правку

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

12.10.2006
