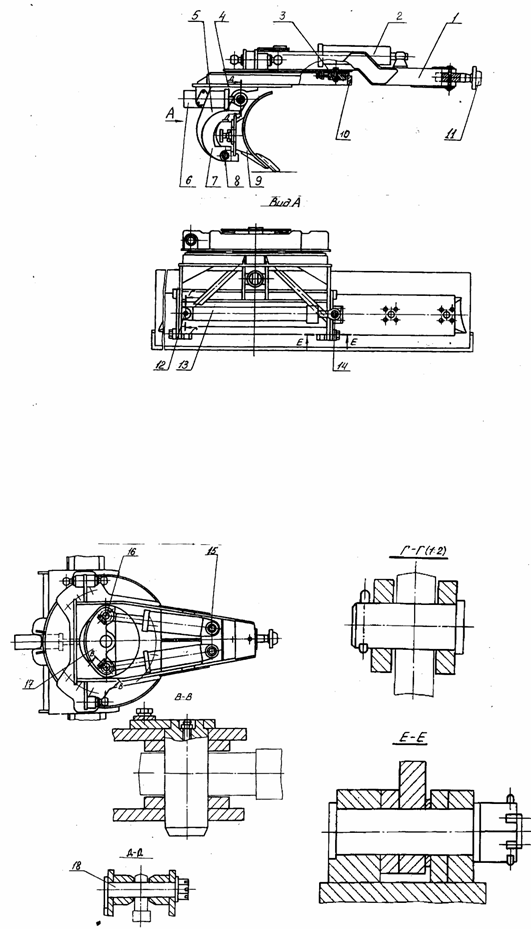

Рабочее оборудование (см. рисунок) содержит тяговую раму 1 с поддерживающими элементами 3, на которых подвешен поворотный круг 10. К нижней поверхности поворотного круга прикреплены установочные пластины, к которым приварены кронштейны 5. На кронштейнах с возможностью поворота вокруг пальцев 8 установлены направляющие 7 отвала 9. Гидроцилиндры 2 управления положением поворотного круга соединены шарнирами 15 с тяговой рамой, а шарнирами 16 - с двуплечим рычагом 17 поворотного круга. Гидроцилиндр 6 изменения угла резания отвала соединен шарниром 18 с направляющими отвала. Гидроцилиндр 13 выдвижения отвала соединен шарниром 12 с направляющей, а шарниром 14 - с отвалом. Тяговая рама выполнена изогнутой в вертикальной плоскости таким образом, чтобы поворотный круг был расположен под выступающим участком тяговой рамы, а его нижняя поверхность находилась на одном уровне с нижним участком тяговой рамы. Шаровой шарнир 11 предназначен для соединения тяговой рамы с основной рамой автогрейдера.

Оборудование работает следующим образом. При изменении взаимного расположения штоков гидроцилиндров управления положением поворотного круга осуществляется поворот двуплечего рычага вместе с поворотным кругом и отвалом относительно оси автогрейдера. Изменение угла резания отвала осуществляется с помощью гидроцилиндра 6, а выдвижение отвала по направляющим - с помощью гидроцилиндра 13. За счет использования установочных пластин 4 и выполнения тяговой рамы изогнутой в вертикальной плоскости кинематика подвески тяговой рамы остается неизменной.

За счет поворотного круга под выступающим участком тяговой рамы уменьшается по высоте расстояние между шаровым шарниром и режущей кромкой отвала, что способствует увеличению горизонтальной составляющей усилия резания, а следовательно и производительности автогрейдера.

Заявка на получение свидетельства на полезную модель - № 97115361.

Рабочее оборудование автогрейдера
