ИННОВАЦИИ БИЗНЕСУ

Способ осуществляется следующим образом. В скважину 1 глубиной 3100 м (см. рисунок) опускают обсадную колонну 2, после чего производят цементирование по прямой схеме, через внутреннее сечение обсадной колонны, заполняя затрубное простанство цементным раствором 3 от забоя до подошвы поглощающего пласта 4. Затем с устья скважины в заколонное пространство закачивают буферную жидкость, вытесняя буровой раствор в поглощающий пласт. Вслед за буферной жидкостью в заколонное пространство закачивают порцию цементного раствора 4, содержащего портландцемент в количестве 60 мас.% и 40% полых керамических микросфер, выделенных из золы-унос ТЭЦ (плотность цементного раствора 1250 кг/м ³). Микросферы предварительно подвергнуты магнитной сепарации с целью выделения микросфер с повышенным (60%) содержанием «магнетита». Одновременно с закачкой цементного раствора во внутреннюю полость обсадной колонны на глубине расположения кровли поглощающего пласта на кабеле 6 спускают кольцевые электромагниты 7, которые создают магнитное поле в затрубном пространстве с напряженностью 10000А/м. При постепенном движении столба цементного раствора вниз под действием магнитного поля цементный раствор застывает, что приводит к запиранию каналов движения столба цементного раствора. Застывание и запирание каналов происходит при относительно низкой напряженности магнитного поля, что обусловлено пониженным гидростатическим давлением столба цементного раствора из-за его пониженной плотности. После полного застывания цементного раствора в затрубном пространстве, из обсадной колонны удаляются электромагниты и в конечном итоге обеспечивается выполнение основной задачи - удержание всего столба цементного раствора над кровлей поглощающего пласта.

Сравнительные технико-экономические параметры предлагаемого и известных способов представлены в таблице.

Из данных таблицы видно, что при содержании магнитоактивных частиц менее 8,5% снижается прочность цементного камня. Обогащение микросфер свыше 60% экономически неэффективно ввиду больших энергетических затрат.

Таким образом, использование предлагаемого способа позволило отказаться от установки на обсадной колонне постоянных магнитов и снизить себестоимость цементирования. Кроме того, за счет магнитного взаимодействия увеличивается сила сцепления поверхности обсадной колонны и полых микросфер с магнитом, что позволяет снизить перетечки между пластами.

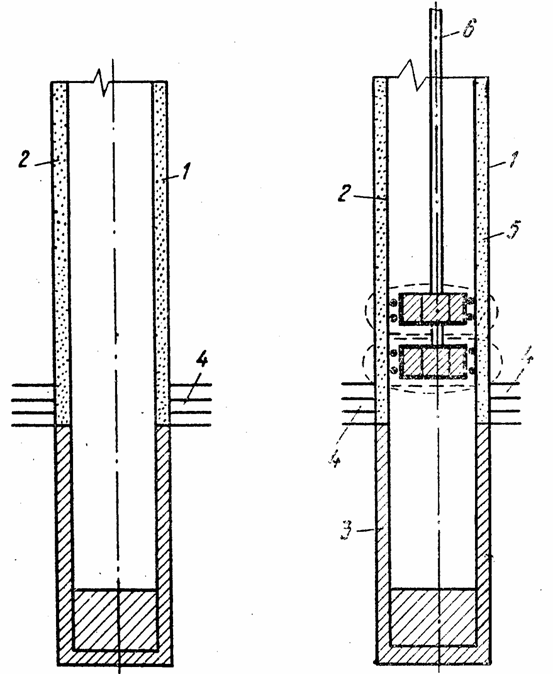

               Схема цементирования скважины
