Номер 83-232-99 |
Наименование проекта Станция управления и защиты погружного электродвигателя от аварийных режимов работы |
Назначение Управление погружными трехфазными электродвигателями скважинных насосов с защитой их от аварийных режимов работы |
Рекомендуемая область применения Промышленность и сельское хозяйство (для управления и защиты погружных трехфазных двигателей скважинных насосов) |
Описание

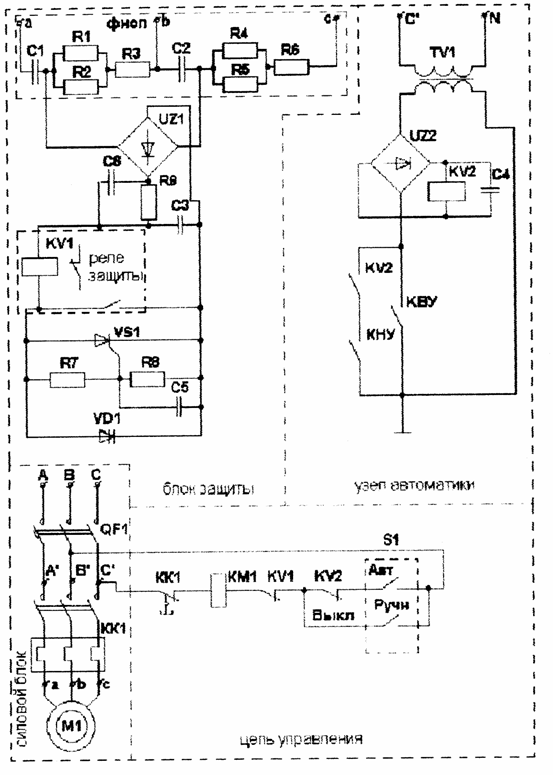

Разработана станция управления и защиты погружного электродвигателя от аварийных режимов работы (СУЗПЭД). Изделие относится к области электротехники и может быть использовано в промышленности и сельском хозяйстве для управления погружными трехфазными электродвигателями скважинных насосов с защитой их от аварийных режимов работы. Принципиальная электрическая схема станции приведена на рисунке. СУЗПЭД содержит силовой блок, блок защиты, узел автоматики и цепь управления. Силовой блок содержит погружной трехфазный электродвигатель М1. В его фазы включены элементы теплового реле КК1, контакты магнитного пускателя КМ1 и автоматический выключательqf1,к входу которого подключена сеть трехфазного переменного тока 380 В. К двум фазам сети после автоматического выключателяqf1подключена цепь управления. Последовательно с катушкой магнитного пускателя КМ1 цепи управления включены размыкающий контакт теплового реле КК1, размыкающий контакт реле защиты Кv1, размыкающий контакт реле автоматикиkv2и замыкающий контакт «АВТ» тумблераs1. Параллельно контактамkv2и «АВТ» этой цепи подключен замыкающий контакт «РУЧН» тумблераs1. Узел автоматики выполнен на основе понижающего трансформатораtv1 220/36 В,выпрямительного мостаuz2реле автоматикиkv2, параллельно катушке которого подключен конденсатор С4. Диагональ переменного тока выпрямительного моста подключена одним выводом к первому выводу вторичной обмотки трансформатораtv1. Второй вывод выпрямительного мостаuz2подключен через контакт КВУ электрода верхнего уровня воды в водонапорном баке к массе. С массой соединены также вторые выводы первичной и вторичной обмоток трансформатораtv1. Параллельно контакту КВУ включены соединенные между собой последовательно замыкающий контактkv2реле автоматики и контакт КНУ нижнего уровня воды в баке. Первичная обмотка трансформатораtv1подключена к клеммам С"n, т.е. между клеммой С"автоматического выключателяqf1и нулевым проводом. Блок защиты выполнен на основе фильтра ФНОП напряжений обратной последовательности, включающего в себя конденсаторы С1, С2 и резисторыr1, r2, r6.К выходу ФНОП подключен выпрямительный мостuz1.Для увеличения помехоустойчивости к нему параллельно подключены конденсатор С6 и резисторr9, а также сглаживающий конденсатор С3, катушкаkv1реле защиты, тиристорvs1, динистор vd1и резисторыr7, r8. Параллельно резисторуr8подключен конденсатор С5. СУЗПЭД защищает электродвигатель от обрыва фазы;недопустимой несимметрии напряжений фаз сети;заклинивания вала насоса или электродвигателя;токовой перегрузки;короткого замыкания;обратного чередования фаз сети. Применение ФНОП и теплового реле упростило схему СУЗПЭД по сравнению с серийно выпускаемыми аналогами обеспечило высокую ее надежность.
|
Преимущества перед известными аналогами Упрощена схема СУЗПЭД |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Повысилась надежность работы погружных скважинных насосов на 30 % |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 11.10.2006 |
