Разработан переносной прибор для настройки тепловых и токовых реле защит, который позволяет настраивать аппарат защиты (АЗ) без снятия с места эксплуатации.

Прибор (см. рисунок) включается в сеть совместно с электроприводом при замкнутых контактах 2-3 переключателяsq1.Электродвигатель запускается в работу от симметричной трехфазной сети на холостом ходу, далее переключением контактовsq1в положение (1-2) обрывается фаза «С» сети. Одновременно фаза «С» электродвигателя через симметричный тиристорvs1соединяется с землей или нулевым проводом сети. Изменяя угол открытия симистораvs1и контролируя нагрузку с помощью токоизмерительных клещей Дитце (ТА1-pa1)устанавливают ток, равный1,5jндвигателя. Через выдержку времени 2-2,5 мин (определяется по защитной характеристике конкретного теплового реле) с помощью регулировочного винта добиваются срабатывания теплового расцепителя. На этом настройка АЗ заканчивается.

При настройке токовых реле эксперимент проводят без выдержки времени, добиваясь срабатывания АЗ при токе (1,15…1,25) от номинального тока защищаемого электродвигателя. Во время эксперимента двигатель не успевает опасно перегреться, так как количество выделяемой теплоты пропорционально квадрату протекающего по его обмоткам тока и не превышает 2,25qн (номинальной теплоты).

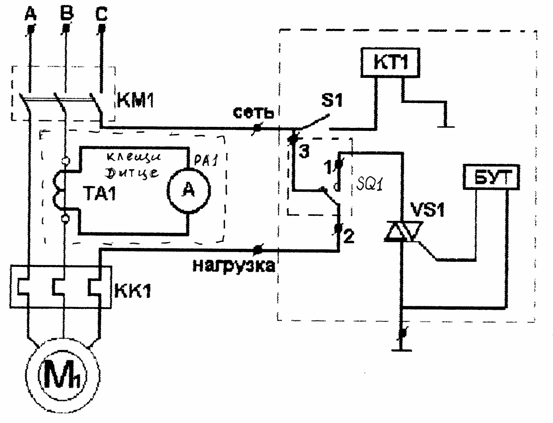

Схема включения прибора для настройки тепловых и токовых реле
