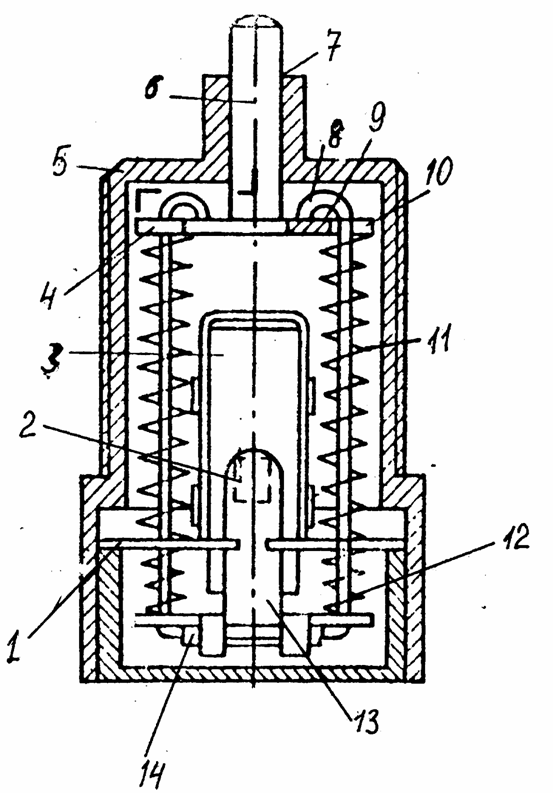

Разработан кнопочный выключатель. Выключатель (см. рисунок) содержит цилиндрический корпус 5 и контактный узел - микропереключатель 3 с приводным элементом 2. Приводной механизм выполнен в виде двух параллельных тяг 8 и кнопки 6. Тяги разделены по боковым сторонам корпуса и проходят через возвратные пружины 11 сжатия и включающие пружины 12, а также через перегородку 1 корпуса. В перегородку упираются пружины 11 и 12, другие концы которых соответственно соединены с выступами 4 кнопки и с нажимным элементом, выполненным в виде двуплечего Г-образного плоского рычага 13, установленного на оси 14 в месте его изгиба с возможностью поворота вокруг оси. Одно плечо Г-образного рычага расположено перпендикулярно оси приводного элемента микропереключателя на расстоянии, пропорциональном заданному рабочему ходу кнопки. Другое плечо рычага расположено под микропереключателем и подвижно связано с тягами. В выступах кнопки сделаны отверстия 10, через которые проходят концы тяг, имеющих упоры 9, зацепляющиеся с выступами. В корпусе для кнопки предусмотрена направляющая 7. Усилие пружины 11 больше усилия пружины 12.

Выключатель работает следующим образом. В исходном положении возвратные пружины находятся в состоянии предварительной деформации, а включающие пружины - в состоянии рабочей деформации. Разность усилий пружин 11 и 12 через тяги прикладывается к рычагу и прижимает его к перегородке, расположение которой обеспечивает зазор между рычагом и приводным элементом, соответствующий заданной сумме рабочего и дополнительного ходов микропереключателя. Упор рычага в перегородку обеспечивает неподвижность всех деталей и приводного механизма в осевом направлении, а расположение кнопки в направляющей корпуса фиксирует тяги и пружины 11 и 12 в радиальном направлении. При нажатии кнопка перемещается, сжимая возвратные пружины. На начальном отрезке рабочего хода кнопки вместе с ней под действием усилия включающих пружин перемещаются тяги и поворачивается рычаг в направлении рабочего хода приводного элемента микропереключателя. Сумма усилий пружин 12 в диапазоне рабочей и предварительной деформаций, приведенная к приводному элементу с учетом отношения длин плеч рычага, должна превышать усилие включения микропереключателя. После срабатывания микропереключателя тяги и рычаг упираются в дно корпуса и фиксируются в рабочем положении пружинами 12, после чего тяги и кнопка расцепляются. Дальнейшее перемещение кнопки в пределах заданного свободного хода никаких дополнительных изменений в состоянии выключателя не вызывает, кроме нарастания силы возвратных пружин до рабочего значения. В исходное положение выключатель возвращается под действием возвратных пружин.
