Для получения заготовок высоких абразивных кругов на вулканитовой связке разработаны технология и устройство для вырубки, автоматической сборки и припрессовки кольцевых полуфабрикатов друг к другу.

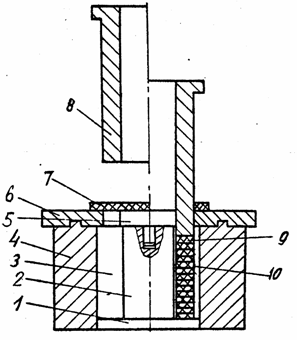

Устройство (см. рисунок) включает в себя кольцевой корпус, в нижней части которого установлены формовочная плита 1 с оправкой 2, предназначенные для пакетирования и прессования кольцевых полуфабрикатов. На верхней торцевой части корпуса смонтирована сменная кольцевая вырубная матрица 6, предназначенная для вырубки из листовой заготовки 7 наружного контура кольцевого полуфабриката с помощью вырубного пуансона 8. Пуансон имеет режущую кромку как по наружному, так и по внутреннему диаметру, поэтому с помощью вырубной сменной вставки 5, закрепленной на оправке, выполняется вырубка внутреннего контура кольцевого полуфабриката, который падает в полость 3. В этом случае пуансон используется как матрица, а вставка 5 - как пуансон.

Технология предусматривает операцию вырубки из листовой заготовки первого полуфабриката, его перемещение в полости по оправке и припрессовывание к формовочной плите; вырубку второго, а затем последующих кольцевых полуфабрикатов; их последовательное перемещение по оправке для образования припрессовкой каждого последующего полуфабриката к предыдущему пакета и вырубки последнего кольцевого полуфабриката 9 и припрессовки к пакету для получения заготовки абразивного круга заданной высоты.

Матричная вырубка, по сравнению с существующей безматричной, позволяет улучшить качество кольцевых полуфабрикатов, увеличить точность их размеров и получить значительную экономию исходных материалов.Конструкция нового вырубного штампа значительно проще и надежнее в работе, по сравнению с существующей. Вырубной пуансон штампа, кроме вырубки кольцевого полуфабриката по наружному контуру и пробивки в нем отверстия, выполняет операции сборки пакета и прессования из пакета заготовки круга.

Устройство для совмещенной вырубки, сборки пакетов и прессования заготовок высоких абразивных кругов

Замена отдельных операций вырубки, сборки и прессования пакетов на совмещенные операции вырубки и припрессовывания кольцевых полуфабрикатов друг к другу позволила в десятки раз снизить трудоемкость процесса получения заготовок и практически полностью устранить расслойные дефекты на заготовках, а также отказаться от использования мощных гидравлических прессов и сложных по конструкции пресс-форм.
