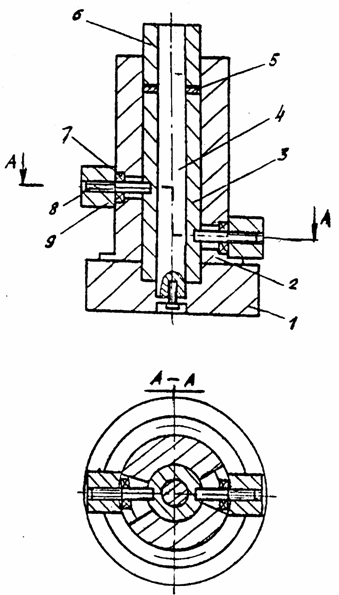

Пресс-форма (см. рисунок) состоит из плиты 1, смонтированной на ней матрицы 2 с прорезью на боковой поверхности, расположенного внутри матрицы верхнего пуансона 6, подложки 5 и нижнего пуансона 3 с отверстиями на боковой поверхности, стержня 4. Прорезь на боковой поверхности матрицы выполнена по спирали. В прорези установлены подшипники 7 на осях 8, у которых один конец закреплен в отверстиях на боковой поверхности нижнего пуансона, а другой выполнен резьбовым (с разным направлением резьбы) и на нем установлены фиксирующие гайки 9.

Пресс-форма работает следующим образом. Из исходного положения, соответствующего совмещенному зеркалу матрицы с формирующей плоскостью подложки, вращением относительно неподвижной матрицы и стержня нижний пуансон опускается на необходимую высоту засыпки. При движении пуансона установленные на осях подшипники "ходят" по прорези матрицы. Поворотом фиксирующих гаек нижний пуансон закрепляется на необходимой высоте, на его поверхность засыпается и разравнивается порошок, после чего пунсон опускается до упора в плите. В матрицу устанавливается верхний пунсон, и собранная пресс-форма переносится на пресс - производится прессование. После прессования поворотом нижнего пуансона изделие выталкивается и вместе с подложкой поступает на следующую операцию.

Пресс-форма для прессования тонких изделий из порошковых материалов
