Смесительные вальцы марки СМ-1500 состоят из двигателя 1 (см. рисунок), тормоза 2, редуктора 3, шестеренных пар 4, 6, двух валков 5 и механизмов 7 регулирования валков.

Операция смешивания начинается при зазоре между валками в пределах от 1 до 3 мм. В зазор подается вся связка, предназначенная для данной партии вулканитовой массы, которая постепенно равномерно покрывает поверхность валка, вращающегося с меньшей скоростью, а затем в связку подается половина всей массы зерна. В процессе смешивания зазор между валками постепенно увеличивается. После перемешивания связки с половиной массы зерна зазор между валками достигает 9-10 мм и тогда подается вторая половина массы зерна. Общая продолжительность операции смешивания зависит от назначения массы, от рабочей скорости кругов, зернистости шлифовального материала и составляет 14-20 мин. Смешивание на вальцах со значительным рассогласованием скоростей валков приводит к большим сдвиговым деформациям смеси, ее разогреву, а также к разогреву валков. Поэтому валки вальцов выполнены полыми и имеют систему охлаждения проточной водой, а при необходимости и систему нагрева, что позволяет поддерживать температуру валков и вулканитовой массы в пределах 40...50 ⁰С. После смешивания готовая масса может храниться в закрытых металлических емкостях не более 3 суток.

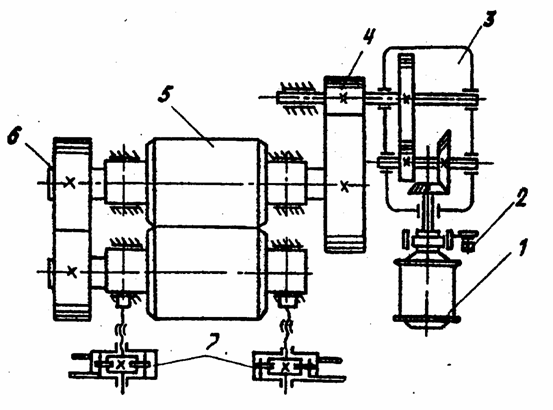

Кинематическая схема смесительных вальцов марки СМ-1500
