Номер 83-212-99 |
|||
|
Наименование проекта Оборудование для холодной гибки труб с раскатыванием |
|||
|
Назначение Холодная гибка труб диаметром 40-200 мм, позволяющая получать изделия высокого качества с гарантированным отсутствием гофр |
|||
|
Рекомендуемая область применения Строительные и коммунальные организации; предприятия, занимающиеся прокладкой нефте-, газопроводов, а также предприятия пищевой, химической, автотракторной (при изготовлении глушителей) и аэрокосмической промышленности |
|||
|
Описание

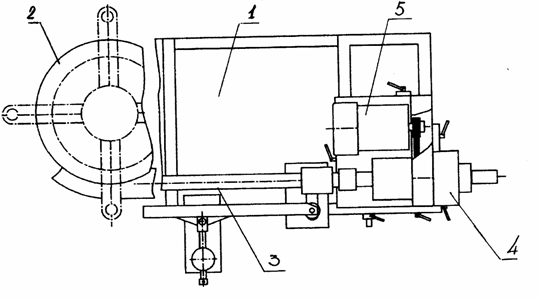

Оборудование создается путем модернизации серийных трубогибов для гибки с дорном. На станину 1 (см. рисунок) с изгибающим роликом 2 дополнительно устанавливается борштанга 3 с раскатным инструментом, привод его вращения 5, механизм создания натяга 4.
Станок СХГТ-2 СХГТ-3 СХГТ-4
Размеры изгибаемых труб, мм: наибольший наружный диаметр 108 159 200 наименьшй наружный диаметр 46 57 100 толщина стенки 2,5-6 2,5-106-12 наибольшая длина заготовки 1600 17001200 Радиусы гиба 1,5d-2,5d Наибольший угол гиба, град 180 18090 Мощность электродвигателя, кВт: главного привода 2,2 2,27 привода инструмента 2,2 4,5- Давление в пневмосети, МПа 0,2-0,6 Охлаждение раскатника водяное Габаритные размеры станка, мм: длина 2600 3000 4500 высота 1400 1400 2300 ширина 1200 13001300
Предлагаемое оборудование позволяет изготавливать пространственные гнутые участки, "калачи", "змейки", "утки" и участки, соответствующие по своим размерам отводам по ГОСТ 17375-83.
Общая компоновка модернизированного стана |
|||
|
Преимущества перед известными аналогами Улучшились условия сборки-сварки трубопроводов за счет наличия прямых участков в зоне сварки и уменьшения в целом количества сварных участков |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Производительность труда повысилась на 30 % |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 11.10.2006 |
