Боковые ограничители выполняются прямолинейными, в виде бесконечной ленты. Лента охватывает ролики, размещенные на вводном и выводном столах клетей стана (рис. 1).Ограничители имеют возможность перемещения вдоль бочек валков, что позволяет прокатывать полуфабрикаты листовых заготовок и листовые заготовки разной ширины. Боковые ограничители прокатываются вместе с вулканитовой массой или полуфабрикатами. Для надежного удержания эластичных прямолинейных ограничителей от смещения вдоль бочек валков поверхности валков fэ (рис. 2), находящиеся в контакте с ограничителями, выполнены под углом к горизонту. При этом ограничители получают от наклонных поверхностей валков переменное по ширине ограничителей (в _э) обжатие, которое при удалении от оси прокатки возрастает по линейному закону:

где k в зависимости от величины угла находится в пределах от 0,15 до 0,25, а

Предлагаемая технология позволяет значительно снизить суммарные значения припусков и допусков на ширину листовых заготовок. Допустимые отклонения ширины снижены со значений ± 10 мм до ± 1 мм, а припуски на ширину каждой кромки полосы - со значений 38...50 мм до значений 15...20 мм. Таким образом, полезно используемая ширина полосы увеличилась со значений 63...83% до 83...92%, т.е. боковые кромки полосы составляют уже в среднем не 27%, а только 12,5%. Это означает, что новая технология позволяет снизить расход исходной абразивной массы в среднем на 14,5%, повысить качество боковых кромок полосы, увеличить точность размеров листовых заготовок по ширине и высоте, уменьшить разновысотность проката по его ширине. Кроме того, новая технология прокатки снижает неравномерность износа валков по длине бочек, увеличивает срок их службы.

Рис. 1 Схема валковой оснастки с охватом роликов ограничителями:

1 и 2 - верхний и нижний валки;3 - резиновые ограничители;4 - ролики ограничителей;5 - оси крепления роликов;6 и 7 - передний и задний столы;8 - прорези для установки роликов на заданный размер

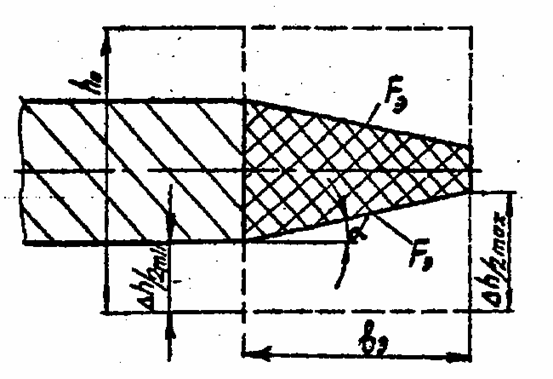

Рис. 2 Схема контакта наклонных участков валков с ограничителями
