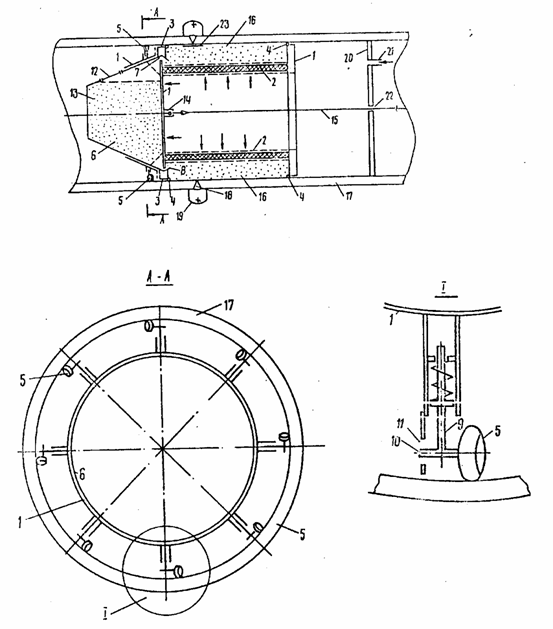

Устройство (см. рисунок) представляет собой выполненную в виде катушки камеру 1 с перфорированной цилиндрической стенкой, в которой установлены пористые перегородки 2, и фильтрующими перегородками 3, расположенными в передней части камеры. Объем камеры изолирован закрепленными на ней термостойкими герметизирующими элементами 4. Камера в зоне центра тяжести установлена на обрезиненных роликах 5, расположенных по ее периметру. В передней по ходу движения части камеры соосно ей крепится конусообразный бункер 6, в котором сделана щель 7 с дозирующим отгибом 8. Ролик 5 установлен на подпружиненных поворотных штоках 9, ось которых смещена с центра ролика, при этом ось 10 ролика 5 установлена с возможностью перемещения в пазу 11 таким образом, что при движении вперед ролик 5 самоустанавливается под углом к оси камеры, а при движении назад самоустанавливается вдоль трубы. Бункер снабжен люком 12 для засыпки порошка 13. К камере крепится вертлюг 14, к которому закреплен трос 15. В камере создается псевдоожиженный слой 16 и она перемещается внутри защищаемой трубы 17 со сварными швами 18. Для нагрева сварных швов применяется нагреватель 19. Для трубы применяют заглушку 20, в которой установлен штуцер 21 и имеется отверстие 22 для прохода тросика. В результате работы устройства на сварном шве образуется покрытие 23.

Устройство работает следующим образом. В бункер через люк засыпают полимерный порошок, например из ПВХ с крупностью зерен 50...350 мкм. Камеру с торца вставляют в трубу и закрывают заглушкой. При этом трос пропускают через отверстие. Участки трубы, на которые изнутри необходимо нанести изоляцию, нагревают с помощью нагревателей до температуры на 50...150 ⁰С выше температуры плавления порошка (для порошка из ПВХ температура нагрева 250...350 ⁰С). Затем через штуцер в трубу подают сжатый воздух под давлением 2...4 атмосферы. Под действием давления камера продвигается по трубопроводу, при этом тросиком можно контролировать и регулировать ее движение. В результате движения камеры вперед штоки с осями роликов поворачиваются до упора в пазу, при этом ролики самоустанавливаются под углом к оси камеры и от движения вперед происходит вращение камеры. Порошок в нижней части бункера высыпается из щели до уровня дозирующего отгиба и при повороте камеры высыпается из этого отгиба. Одновременно воздух, проходя через пористую перегородку, псевдоожижает порошок, превращая его в псевдоожиженный слой, на котором камера легко перемещается. При этом отработанный воздух стравливается через фильтрующие перегородки.

На холодных участках трубы порошок к ее поверхности не прилипает, а на нагретых прилипает и оплавляется. Камера движется непрерывно, проходя нагретые участки, которые при этом изолируются. Устройство может быть вытянуто назад тросом. При этом сжатый воздух отключается, от движения назад ролики поворачиваются вдоль оси устройства, камера не вращается и порошок не высыпается из бункера.
