Номер 04-075-00 |
||||||
Наименование проекта Теплообменник со струйным обдувом рабочей поверхности |
||||||
Назначение Интенсификация теплообменных процессов в лесосушильных камерах |
||||||
Рекомендуемая область применения Лесная и деревообрабатывающая промышленность |
||||||

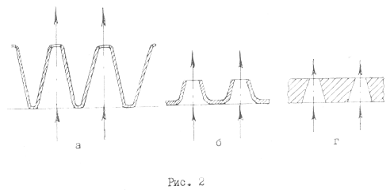

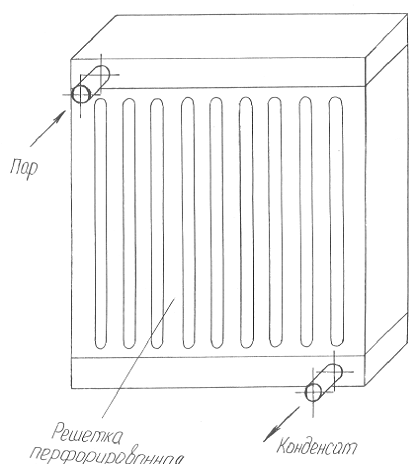

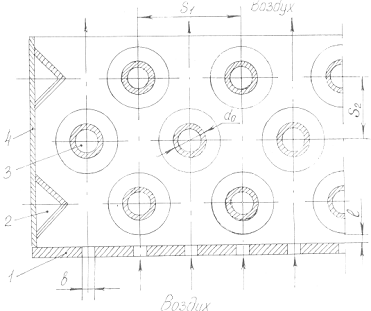

Описание Струйный обдув потоком воздуха рабочей оребренной поверхности позволяет интенсифицировать процесс теплоотдачи в теплообменнике. Для формирования струйных потоков теплообменник оборудован перфорированной щелевой решеткой, устанавливаемой перпендикулярно потоку агента непосредственно перед оребренной поверхностью. Наибольшая интенсификациятеплообмена происходит в первом ряду пучка. Степень интенсификации зависит от величины поперечного сечения щели, ее конфигурации и взаимного расположения относительно фронтальной плоскости теплообменника. Влияние воздушных струй наиболее отчетливо проявляется на первом и втором рядах труб. Интенсификацию теплоотдачи струями целесообразно применять к шахматным пучкам оребренных труб с числом поперечных рядов не более трех. Теплоэнергетически целесообразно, чтобы при струйном обдуве суммарное сопротивление пучка с решеткой подчинялось бы степенному закону с наибольшим приближением к автомодельному режиму, но не переходящему в него. Теплоотдача первого ряда будет протекать в наиболее благоприятном режиме развитого турбулентного пограничного слоя, характерного для закритической области обтекания труб потоком. Рис.1. Теплообменник со струйным обдувом. Рис. 2. Поперечное сечение теплообменника. 1 - перфорированная решетка; 2 - отражатель; 3 - оребренная труба; 4 - боковое ограждение; в - ширина щели;d 0 - наружный диаметр несущей трубы;l -расстояние от решетки до фронтальной поверхности; s 1 , s 2 - поперечный и продольный шаги соответственно; а, б, г - конфигурациящелевых отверстий в перфорированной решетке. Перфорированную решетку следует устанавливать в интервале относительного расстоянияl/d 0 і0…0,37, что обеспечит наибольшую интенсификацию теплоотдачи пучка в целом для рассматриваемых параметров оребрения.Общий вид теплообменника представлен на рис. 1, поперечное сечение и конфигурация щелей перфорированной решетки на рис. 2. |
||||||
Преимущества перед известными аналогами Аналоги неизвестны |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Струйный обдув потоком воздуха рабочей поверхности позволяет интенсифицировать процесс теплоотдачив теплообменнике |
||||||
Технико-экономический эффект Улучшение сушки пиломатериалов |
||||||
Возможность передачи за рубеж За рубеж не передаётся |
||||||
Дата поступления материала 27.09.1999 |
