Номер 04-074-00 |
|||
|
Наименование проекта Технологическая система отсоса отработавшего сильно увлажненного воздуха |
|||
|
Назначение Отсос отработавшего воздуха из установок для сушки молока и молочных продуктов, варочных котлов в пищевой промышленности, из установок химического производства |
|||
|
Рекомендуемая область применения Химическая и пищевая промышленность |
|||
|
Описание

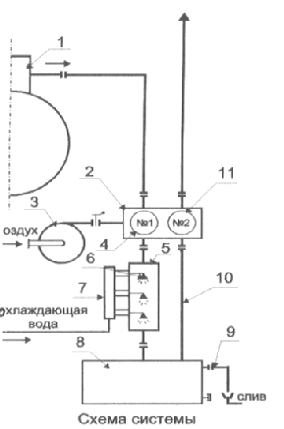

Результат выполнения конструкторской разработки. Принципиальная схема системы отсоса: Отсасываемый воздух от сушильной установки (1) поступает по воздуховоду в блок вихревых эжекторов (2), рабочий воздух, которому, в свою очередь, подается вентилятором (3). В блоке (2) расположены низконапорные эжектора (4), (11). Воздух от установки (1) поступает к эжектору (4) и им подается в конденсатор смесительного типа (5), конденсирование пара осуществляется на диспергированных струях охлаждающей воды, которая распыливается форсунками (6), а к ним она поступает от коллектора (7). Из конденсатора (5) водовоздушная смесь подается в сливную емкость (8). Из емкости (8) жидкость, содержащая примеси, по сливной трубе (9) сливается в систему очистки, а очищенный воздух по воздуховоду (10) низконапорным вихревым эжектором (11) выбрасывается в окружающую среду. Характеристики испытанного образца системы: -Температура отсасываемой паровоздушной среды - 100 0 С. -Давление паровоздушной смеси - близко к атмосферному. -Расход пара - 350 кг/ч. -Расход охлаждающей воды - 1600 кг/ч. -Давление в сети охлаждающей воды - 0,6 мПа.
|
|||
|
Преимущества перед известными аналогами Компактность, надежность, широкая область использования |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Улучшение качества сушки, повышение надежности системы |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 24.04.2000 |
