Предлагаемая установка проста по конструкции, удобна в обслуживании, содержит узлы и элементы, выпускаемые промышленностью, и в полной мере обеспечивает эксплуатационные условия работы автотракторных генераторов. Основание установки (рис. 1) состоит из рамы 1, на которой крепятся два испытуемых генератора 3 и приводной электродвигатель 2, связанный с генератором клиноременной передачей; пылекамеры 5. Для подачи определенного количества пыли камера снабжена пыледозатором 8, нижняя часть которого перекрывается калиброванными ситечками 7. Равномерное распределение абразивных частиц (пыли) внутри камеры достигается посредством вентилятора 4. Наблюдение за работой установки осуществляется через смотровое окно 6. В качестве приводного двигателя используется машина постоянного тока типа П22 мощностью 1,5 кВт (схема управления показана на рис. 2). Регулирование частоты вращения достигается изменением тока в цепи якоря приводного электродвигателя за счет изменения напряжения регулятором напряжения РН. Дополнительное регулирование частоты вращения осуществляется изменением магнитного потока в обмотке возбуждения ОВ с помощью потенциометра r. Параметры приводного электродвигателя контролируются приборами РА1, РА2, Рv1 и Рv2. В качестве электрической нагрузки автогенераторов используется магазин нихромовых сопротивлений, установленных на изолированном каркасе. Общая величина нагрузочного сопротивления выбирается исходя из максимально возможной эксплуатационной нагрузки автогенератора (в данном случае используется магазин сопротивлений типа ЯС-ЗУЗ с элементами сопротивлений 0,2 Ом).

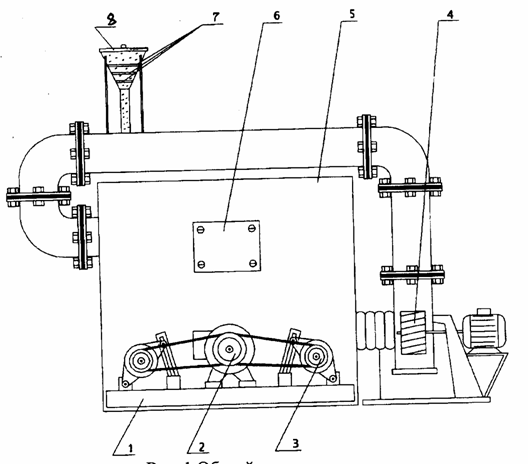

Рис. 1 Общий вид установки

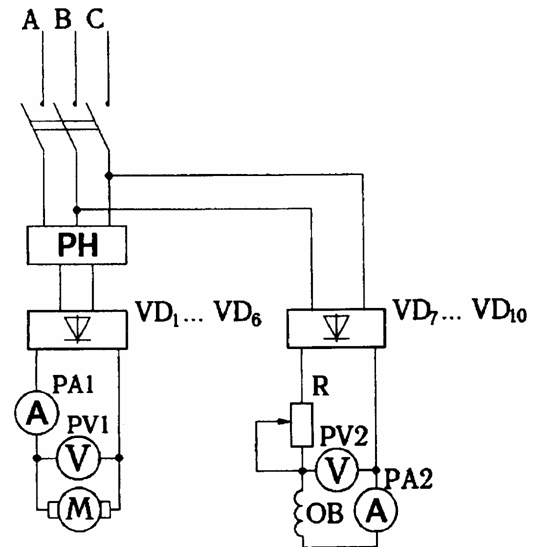

Рис. 2 Схема управления приводного электродвигателя
