ИННОВАЦИИ БИЗНЕСУ

На основании лабораторных исследований и результатов испытания опытно-промышленной партии разработана технология изготовления алюмосиликатного мертеля с использованием освободившегося в результате реконструкции оборудования на участках приготовления торкрет-массы и люнкеритных смесей. На смесительном и помольном оборудовании выполнен ряд технических мероприятий.

В качестве исходных компонентов использовали шамотный порошок фракции 3-0 мм, приготовленный на огнеупорном участке из брака шамотных изделий и шамотного лома; молотую берлинскую глину и пластификаторы - соду и cульфитно-спиртовую барду (с-с.б). Качество опытных мертелей оценивали по технологичности и связующей способности приготовленных из них растворов.

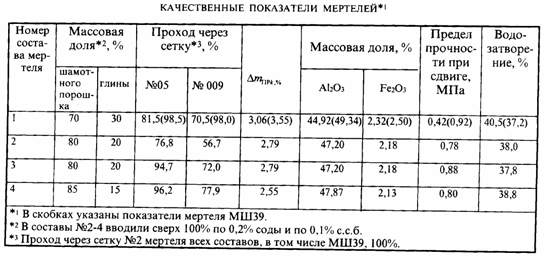

Физико-химические показатели опытных мертелей приведены в таблице.

Для сравнения представлены результаты испытаний мертеля марки МШ39 производства "Казогнеупор". Качественные показатели мертелей №3 и 4 соответствуют требованиям ГОСТ 6137-80 и сравнимы с показателями мертеля МШ39.

В настоящее время в огнеупорном производстве освоено производство алюмосиликатного мертеля трех марок. Для изготовления мертеля марки МШ39 используется шамотный порошок из брака муллитокремнеземистых изделий, марки МШ36 - из брака шамотных изделий, марки МШ31 - из брака шамотных изделий с добавкой 20-25% лома.

Произведено 2500 т мертеля марок МШ39, МШ36 и МШ31, отвечающего требованиям ГОСТ 6137-80, что позволило удовлетворить потребности комбината и отказаться от поставок мертеля с других предприятий.
