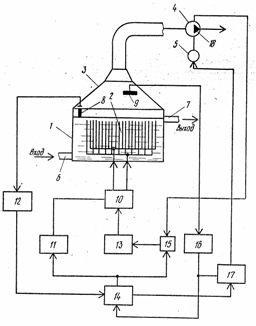

В корпусе 1 электрокоагулятора (см. рисунок) установлены электроды 2 для очистки воды, поворотный зонд 3 для удаления образующейся водородной смеси, вентилятор 4 с электродвигателем 5.

Подвод воды в корпус электрокоагулятора осуществляется через патрубок 6, а отвод - через патрубок 7. В корпусе электрокоагулятора установлены датчик 8 уровня воды и датчик 9 водородомера. Электрокоагуляция осуществляется автоматическим способом логической схемой, состоящей из реверсивного блока 10, формирователя 11 сигналов, преобразователя 12, источника питания 13, блока управления 14, логического элемента И 15, водородомера 16, пускового блока 17, сигнального блока 18 вентилятора.

Устройство работает следующим образом. Корпус заполняется водой через патрубок 6. При достижении уровня воды в корпусе до датчика 8 последний через преобразователь выдает сигнал на первый вход блока управления. На первом его выходе формируется сигнал и поступает на первый вход логического элемента И и на вход формирователя сигналов. Одновременно со второго выхода блока управления поступает сигнал на вход пускового блока, последний выдает сигнал на включение электродвигателя вентилятора. При вращении вентилятора с его сигнального устройства поступает сигнал на второй вход логического элемента И.

При наличии двух сигналов на входах элемента И на его выходе формируется сигнал и включается источник питания, с выхода которого через реверсивный блок поступает напряжение на электроды. При появлении напряжения на электродах происходит электрохимическое растворение металла электродов под действием электрического тока. Ионы металла гидролизуются с образованием гидроокисей, которые выступают в роли коагулянта. Хлопья гидроокисей сорбируют присутствующие в воде загрязнения. Кроме процесса коагуляции коллоидных частиц, на электродах выделяются электролитические газы, обладающие флотирующей способностью, что повышает качество очистки воды.

Функциональная схема устройства

При работе электрокоагулятора происходит электролиз воды, в результате чего на катоде выделяется газообразный водород, образующий с воздухом взрывоопасную смесь. Для обеспечения безопасности концентрации водорода над электрокоагулятором установлен поворотный зонд с вытяжным вентилятором. Для контроля за концентрацией водорода под зондом установлен датчик водородомера. Для исключения образования отложений солей жидкости на катоде через определенное время необходимо производить переключение полярности на электродах.
