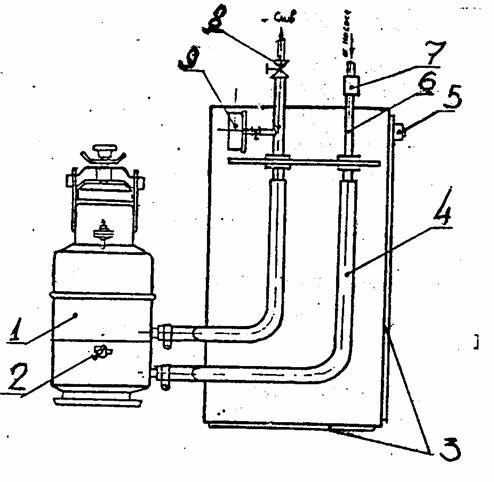

Стенд (см. рисунок) состоит из насоса, пульта управления 5 насосом, обратного клапана 7, запорного вентиля 8, электроконтактного манометра 9. Патрубков 6, технологических рукавов 4 и предохранительного стального щита 3. Пространство под столом, на котором расположен стенд, с трех сторон ограждено стальными щитами.

С испытуемого ацетиленового генератора 1 снимают защитное устройство 2. Генератор подсоединяют к стенду технологическими рукавами. Для соблюдения требований техники безопасности генератор устанавливается в горизонтальном положении под стол таким образом, чтобы вентиль защитного устройства был расположен в верхней точке генератора. При закрытом вентиле 8 производится заполнение генератора проточной водой до тех пор, пока вода не начнет выходить из вентиля. После этого вентиль открывают и прекращают подачу воды на 4-5 минут. Операцию повторяют 3-4 раза, тем самым тщательно промывается генератор. После промывки электроконтактный манометр настраивается на срабатывание при достижении давления 2 кгс /см ², при закрытом вентиле 8 включается насос и вода подается в генератор.

При давлении 2 кгс /см ² электроконтактный манометр отключает насос и генератор находится под давлением 10-12 мин. Если спада давления электроконтактный манометр не показывает, то система «генератор - трубопроводы» герметична.

По истечении срока испытания вентиль 8 открывается и давление из системы сбрасывается. Затем производится визуальный осмотр ацетиленового генератора на наличие выпучин и запотевания стенок. Если дефектов не обнаружено, аппарат является годным к дальнейшей эксплуатации. Результаты испытания заносятся в специальный журнал.

Стенд
